Dit artikel geeft informatie over compatibele vlakke, offset of Gates tandwielen, evenals kettinglijnen en Gates riemlijnen informatie.
Compatibele tandwielen

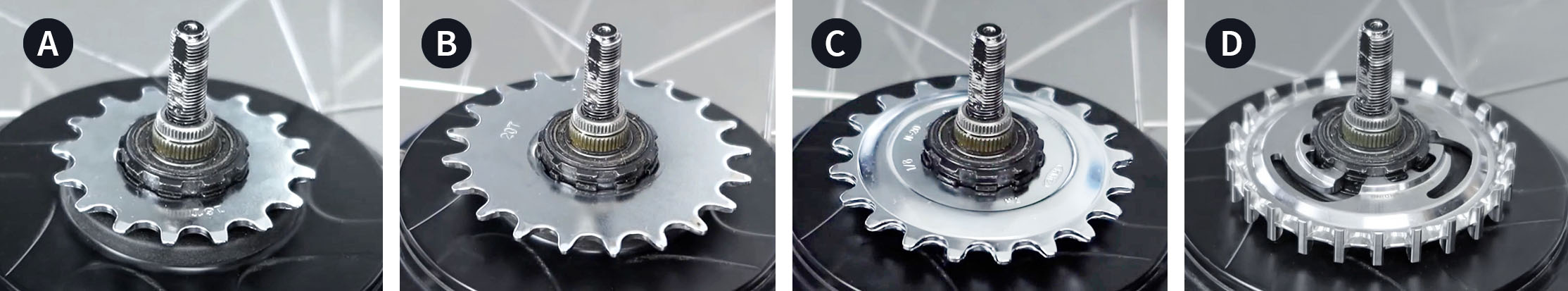

Enviolo naven ondersteunen 9-spline tandwielen. Tandwielen zijn ingedeeld in 4 verschillende montageprocedures:
- A - 16-tands vlak tandwiel
- B - 17 tot 22-tands vlak tandwiel
- C - 20-tands offset tandwiel
- D - 22 tot 28-tands Gates Carbon Drive SureFIT tandwielen
- E - 22 tot 26-tands Gates Carbon Drive E9 tandwielen
Compatibele kettingen en kettinglijnen
Zie hieronder een overzicht van de beschikbare kettingen en kettinglijnen voor vlakke tandwielen (A, B) en offset tandwielen (C):
Kettingen
| Assemblage | Tandwiel | Compatibele ketting |
|---|---|---|
| A | 16T vlak tandwiel | 3/32" kettingen |
| B | 17-22T vlak tandwiel | 3/32" kettingen |
| C | 20T offset tandwiel | 1/8" kettingen |
Tandwielen voor 135mm naven
Voor 135mm solide as naven bieden wij vlakke tandwielen van 2,3 mm dikte aan.
Kettinglijnen
| Assemblage | Tandwiel | 135mm kettinglijn (en 142mm) |
148mm kettinglijn |
|---|---|---|---|
| A | 16T vlak tandwiel | 49mm | 52,5mm |
| B | 17-22T vlak tandwiel | 49mm | 52,5mm |
| C | 20T offset tandwiel | 46mm | 49mm |
Offset tandwielen
De offset van het 20T offset tandwiel is 3mm, waardoor de kettinglijn op 46 of 49mm komt.

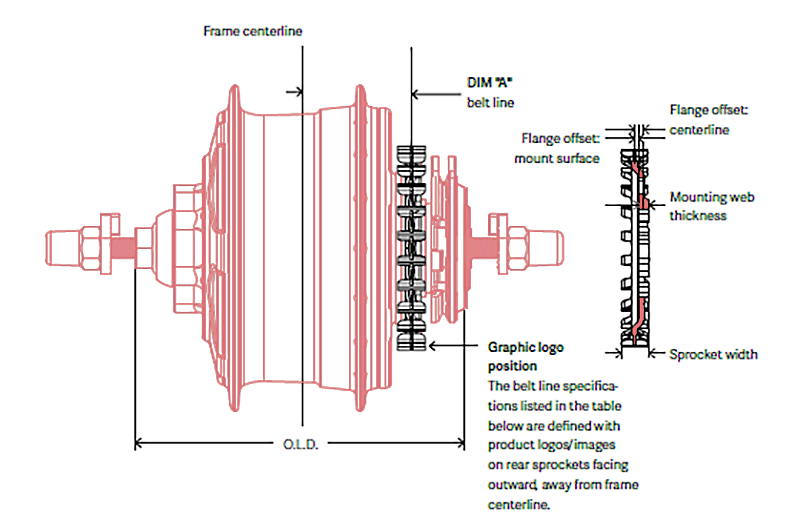

Compatibele Gates riemen en riemlijnen
Zie hieronder een overzicht van de beschikbare (D) Gates Carbon Drive SureFit 22-28T tandwielen, en hun riemen, voor Enviolo naven.
CDX SureFit riemtandwielen
135mm solide as naven
| Tanden | Tand Riemlijn |
Tand buitendiameter | Tandwiel breedte |
Bevestigingsweb dikte | Artikel # | |
|---|---|---|---|---|---|---|
| D | 22 | 45,5mm | 75,33mm | 11,6mm | 4,3mm | CT1122VMN |
| D | 24 | 45,5mm | 82,26mm | 11,6mm | 4,3mm | CT1124VMN |
| D | 26 | 45,5mm | 89,31mm | 11,6mm | 4,3mm | CT1126VMN |
| D | 28 | 45,5mm | 96,31mm | 11,6mm | 4,3mm | CT1128VMN |
148mm modulaire as naven
| Tanden | Tand Riemlijn |
Tand buitendiameter | Tandwiel breedte |
Bevestigingsweb dikte | Artikel # | |
|---|---|---|---|---|---|---|
| D | 22 | 48,7mm | 75,33mm | 11,6mm | 4,3mm | CT1122VMN |
| D | 24 | 48,7mm | 82,26mm | 11,6mm | 4,3mm | CT1124VMN |
| D | 26 | 48,7mm | 89,31mm | 11,6mm | 4,3mm | CT1126VMN |
| D | 28 | 48,7mm | 96,31mm | 11,6mm | 4,3mm | CT1128VMN |
CDX E9 riemtandwielen
135mm solide as naven
| Tanden | Tand Riemlijn |
Tand buitendiameter | Tandwiel breedte |
Bevestigingsweb dikte | Artikel # | |
|---|---|---|---|---|---|---|
| E | 22 | 46mm | 75,33mm | 11,6mm | 2,3mm | XF1122E9MN |
| E | 24 | 46mm | 82,26mm | 11,6mm | 2,3mm | XF1124E9MN |
| E | 26 | 46mm | 89,31mm | 11,6mm | 2,3mm | XF1126E9MN |
148mm modulaire as naven
| Tanden | Tand Riemlijn |
Tand buitendiameter | Tandwiel breedte |
Bevestigingsweb dikte | Artikel # | |
|---|---|---|---|---|---|---|
| E | 22 | 50,2mm | 75,33mm | 11,6mm | 2,3mm | XF1122E9MN |
| E | 24 | 50,2mm | 82,26mm | 11,6mm | 2,3mm | XF1124E9MN |
| E | 26 | 50,2mm | 89,31mm | 11,6mm | 2,3mm | XF1126E9MN |
Het monteren van het tandwiel
Om het tandwiel te monteren, zie deze handleiding:
