Diese Nachrüstungsanleitung erklärt, wie ein optionaler CliQ Pro Controller ordnungsgemäß montiert und mit Ihrer neu montierten Enviolo Automatic-Schnittstelle gekoppelt wird. Dies ist Teil einer Serie von 5 Nachrüstungsanleitungen zur Installation der neuen Enviolo Automatic.

Index der Nachrüstungsanleitungen

Liste aller Nachrüstungsanleitungen für Enviolo Automatic 3 (AutomatiQ), Teil für Teil:

• Einführung – Montageoptionen für die Nabenschnittstelle
  • Teil 1.A – Montage ausgehend von Automatic+ oder Harmony H|sync
  • Teil 1.B – Montage ausgehend von Automatic oder Harmony
  • Teil 1.C – Montage ausgehend von Manual
• Teil 2 – Montage des Hinterrads
• Teil 3 – Konfiguration
• Teil 4 – Kalibrierung
• Teil 5 – CliQ Controller (optional)

Schritt-für-Schritt-Anleitung

1 – Controller montieren

Werkzeuge

• Torx-T20-Schlüssel

Montageanleitung

1. Montieren Sie den rechten Griff und den Bremshebel gemäß den Anweisungen des Herstellers am Lenker.
2. Schieben Sie die Schelle über den Lenker.
3. Positionieren Sie den Controller so, dass die Taste leicht darunter liegt und bequem mit dem Daumen bedient werden kann.
   • Der enviolo CLiQ Pro Controller kann entweder auf der rechten oder der linken Seite des Lenkers montiert werden.
4.  Ziehen Sie ihn mit einem Torx T20 auf 1 Nm fest.

2 – Controller koppeln

Video

Anleitung zum Koppeln

1. Schalten Sie Ihr Antriebssystem ein.
2. Halten Sie an der Automatic-Schnittstelle die weiße Taste etwa 3 Sekunden lang gedrückt, bis sie blau zu blinken beginnt. Dies zeigt an, dass sich die Schnittstelle im Kopplungsmodus befindet.

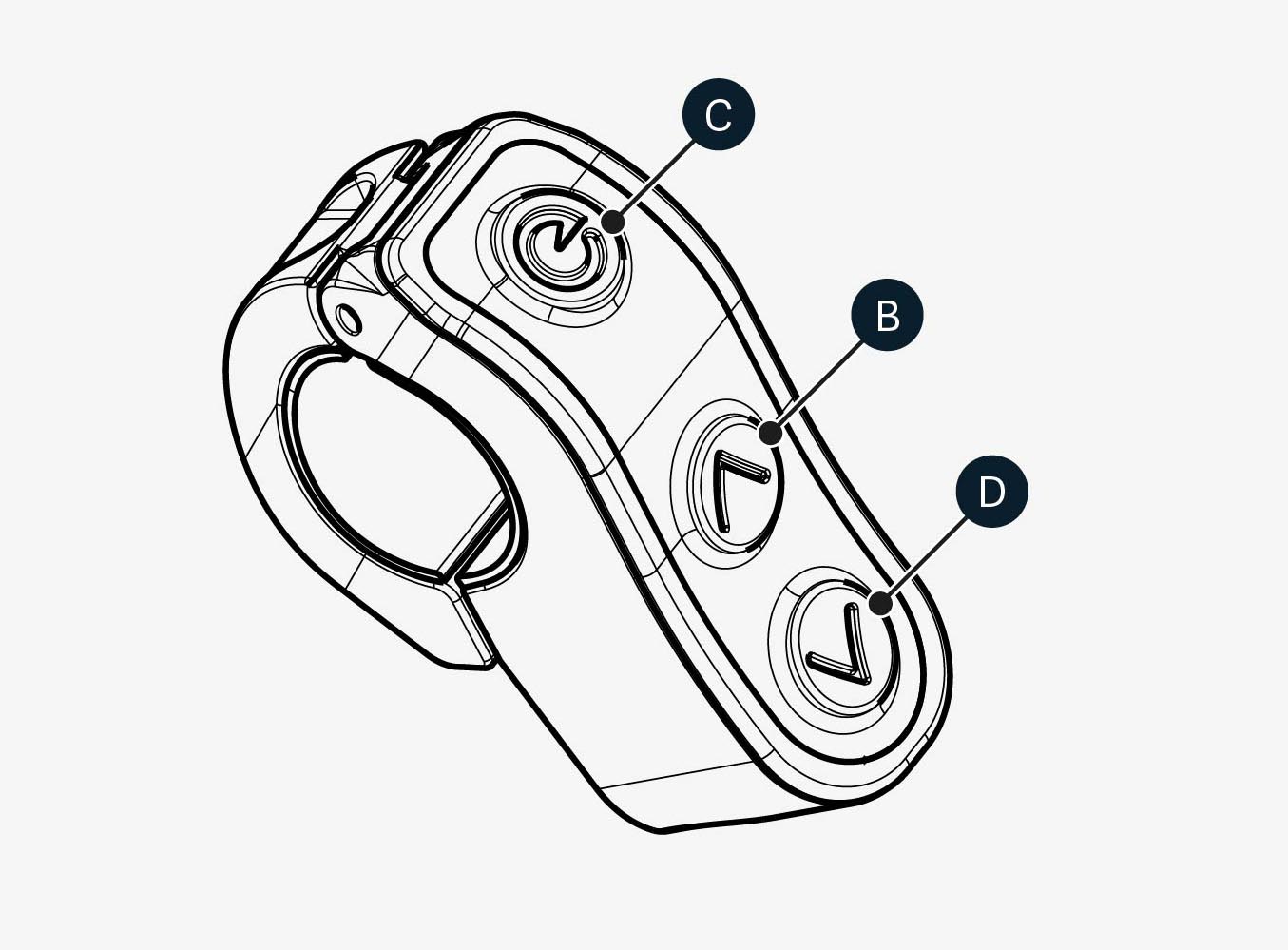

3. Schalten Sie den Controller ein und halten Sie die Ein-/Aus-Taste (C) gedrückt, bis eine blaue LED zu blinken beginnt. Dies zeigt an, dass sich der Controller im Kopplungsmodus befindet.
   • Wenn sich der Controller nicht einschaltet und eine Batterie benötigt, verwenden Sie eine Münze und setzen Sie eine CR1/3N ein.
4. Der CliQ Pro sollte nun mit der Automatic-Schnittstelle gekoppelt werden.
   • Wenn die LED des Controllers erlischt, ist er gekoppelt.
   • Sie können die Verbindung auch bestätigen, wenn beim Drücken von aufwärts (B) oder abwärts (D) eine weiße LED leuchtet.
   • Wenn die LED des Controllers weiterhin blinkt, ist er nicht verbunden und sucht weiterhin nach einer Verbindung.

Batterie

Der CliQ Pro verwendet eine handelsübliche CR1/3N-Batterie. Die Batterie des Controllers kann einfach mithilfe einer Münze ausgetauscht werden.

Verwendung des Controllers

Mit einem neu montierten CliQ Controller können Sie die Trittfrequenz Ihrer Enviolo Automatic während der Fahrt ändern.

Betriebsmodi

Sie können über die Enviolo-App zwischen der Schaltung im AUTO- und im MANUAL-Modus wechseln.

• AUTO – die Enviolo Automatic passt die Trittfrequenz intelligent an die Fahrt an. Dadurch wird der CliQ Controller oder das integrierte System (z. B. BOSCH) so eingestellt, dass es die bevorzugte Trittfrequenz anpasst.
• MANUAL – die Enviolo Automatic-Schnittstelle emuliert eine 9-Gang-Nabenschaltung. Dadurch wird der CliQ Controller oder das integrierte System so eingestellt, dass die Trittfrequenz manuell durch die Emulation von 9 Gängen geändert wird.

Die Enviolo-App herunterladen

• Android 8 oder höher – Aus dem Google Play Store herunterladen
• iOS 13 oder höher – Aus dem Apple App Store herunterladen

Weitere Informationen zur Verwendung der Enviolo-App finden Sie in diesem Artikel.

Die Enviolo Automatic funktioniert am besten im AUTO-Modus

Die Enviolo Automatic ist ein intelligentes System, das einmal eingestellt und anschließend sich selbst überlassen werden kann – stellen Sie einfach Ihre bevorzugte Trittfrequenz (Pedaliergeschwindigkeit) ein, und die Schnittstelle passt sich automatisch an die Bedingungen des Fahrers an. Wenn Sie die Enviolo Automatic auf den AUTO-Modus einstellen, können Sie den CliQ Controller verwenden, um die bevorzugte Trittfrequenz anzupassen.
