Diese Nachrüstanleitung erklärt, wie Sie das Hinterrad Ihres E-Bikes richtig montieren, nachdem das Rad mit einer AUTOMATiQ-Interface ausgestattet wurde.
Dies ist Teil einer Serie von 5 Nachrüstanleitungen zum Einbau der neuen AUTOMATiQ.
Übersicht Retrofit Artikel
Auflistung aller AUTOMATiQ Nachrüstartikel:
-
Intro - Nabeninterface Optionen
- Teil 1.A - Von Automatic+ oder Harmony H|sync
- Teil 1.B - Von Automatic oder Harmony
- Teil 1.C - Von Manuell
- Teil 2 - Hinterradmontage
- Teil 3 - AUTOMATiQ Konfiguration
- Teil 4 - AUTOMATiQ Kalibrierung
- Teil 5 - Optional CLiQ Controller Montage und Pairing
Optionen für die Hinterradmontage
Wir bieten Anleitungen für zwei verschiedene AUTOMATiQ-Nabenvarianten an:
- A - 135mm Vollachsnabe.
- B - 148mm modulare Nabe.
Weiter unten finden Sie die richtige Anleitung für Ihr Fahrrad.
Video Instruktionen
135mm Vollachse
148mm modulare Nabe
Schritt für Schritt Anleitung
A - Mit 135mm Vollachse
Werkzeuge
- 15mm Maulschlüssel
- Drehmomentschlüssel
- 15mm Aufsatz
- 17mm Aufsatz lang (nur für Extreme Nabe)
Montageanleitung
- Setzen Sie das Hinterrad in den Rahmen ein.
- Achten Sie darauf, den Kabelbaum und den Hauptstecker nicht zu blockieren oder einzuklemmen..
- Führen Sie die Kette um das AUTOMATiQ-Nabeninterface und auf das Ritzel.
- In einigen Fällen ist es am einfachsten, die Kette vom vorderen Kettenblatt zu entfernen, um die Montage des Hinterrads zu erleichtern..
- Suchen Sie die Nabe des Hinterraddrehzahlsensors am AUTOMATiQ-Nabeninterface.
- Die Kette darf bei der Montage des Rades nicht an diesem Sensor hängen bleiben.

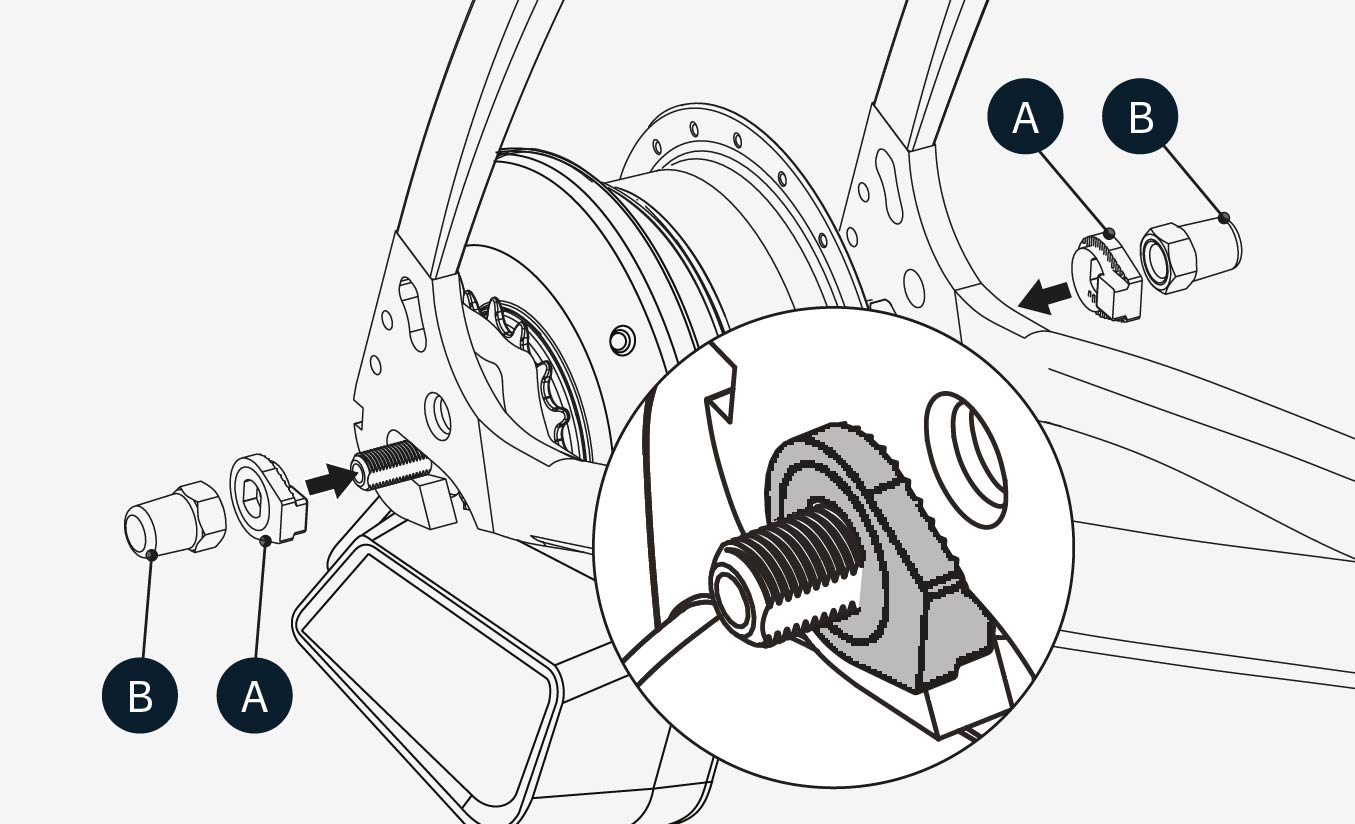

- Je eine Verdrehsicherung (A) auf jedes Achsende schieben.
- Die Verzahnung der Verdrehsicherung muss am Ausfallende des Rahmens anliegen..
- Der rechteckige Vorsprung muss in das Ausfallende des Rahmens eingreifen.
- Montieren Sie die Achsmuttern (B) und ziehen Sie sie mit 30-40Nm an.

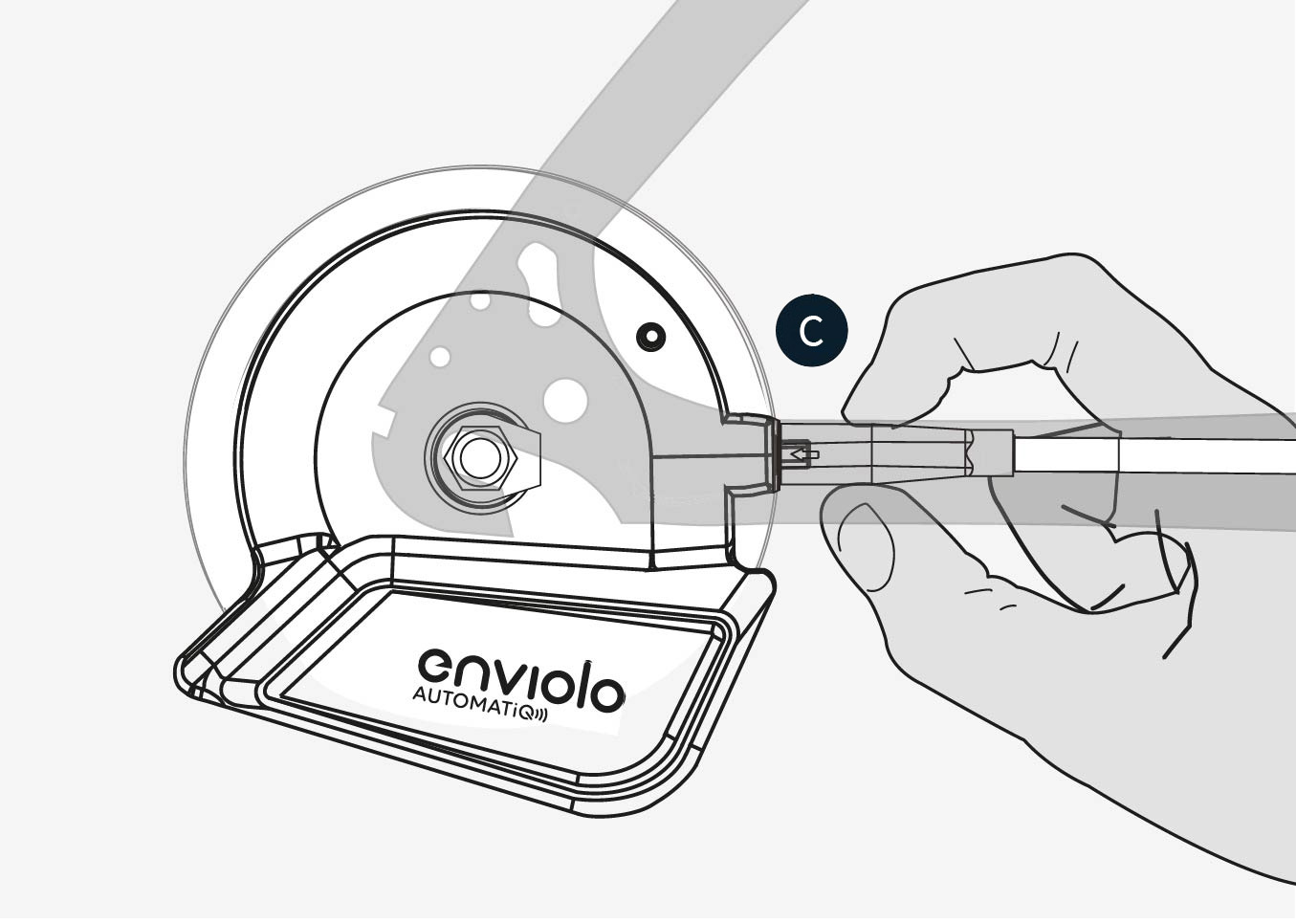

- Abschließend montieren Sie das Netzkabel sorgfältig, indem Sie es in die Schnittstelle des AUTOMATiQ Interface einstecken (C).
B - Mit 148mm modular Achse
Werkzeuge
- 15mm Maulschlüssel
- Drehmomentschlüssel
- 15mm Aufsatz
- 17mm Aufsatz lang (nur für Extreme Nabe)
- 5mm Inbus
Montageanleitung
- Setzen Sie die Drehmomentstütze auf die Achse und richten Sie sie so aus, dass sie in die Nabe am Bremsadapter oder am Ausfallende gleitet.
- Das Kabelgehäuse sollte in gerader Linie in das Nabeninterface eingeführt werden können..
- Setzen Sie das Hinterrad so in den Rahmen ein, dass der Drehmomentadapter in den Schlitz im Ausfallende oder im Scheibenadapter gleitet.
- Montieren Sie die linken und rechten Seitenadapter, die die Achse mit den M6-Schrauben mit 10-15Nm befestigen.
- Vergewissern Sie sich auf der rechten Seite, dass sich die Federscheibe zwischen dem Nabeninterface und dem Adapter befindet.
- Abschließend montieren Sie das Netzkabel sorgfältig, indem Sie es in die Schnittstelle des AUTOMATiQ Nabeninterface einstecken (C).
Weiter zum nächsten Schritt
Hier geht´s weiter - Teil 3: Konfiguriere dein AUTOMATiQ Nabeninterface
