Ce guide explique comment assembler une roue arrière avec une interface manuelle et un moyeu à axe plein sur un cadre de vélo de 135 mm.
Rétrocompatibilité
Ce guide est compatible avec les anciens moyeux à axe plein enviolo et NuVinci de 135 mm.
Faites preuve de prudence lors de l'assemblage des rondelles sans rotation
Une installation incorrecte des rondelles sans rotation peut endommager le patte de fixation et le moyeu. Un serrage excessif peut endommager des pièces. Un serrage insuffisant peut entraîner le glissement de l'essieu dans les pattes.
Instructions vidéo
Instructions étapes par étapes
Outils
- Clé de 15 mm
- Clé dynamométrique
- Douille longue de 15 mm
- Douille longue de 17 mm (uniquement pour le moyeu Extreme)
Instructions d'assemblage
- Placez la roue arrière dans le cadre arrière, en veillant à ne pas obstruer les câbles de changement de vitesse.

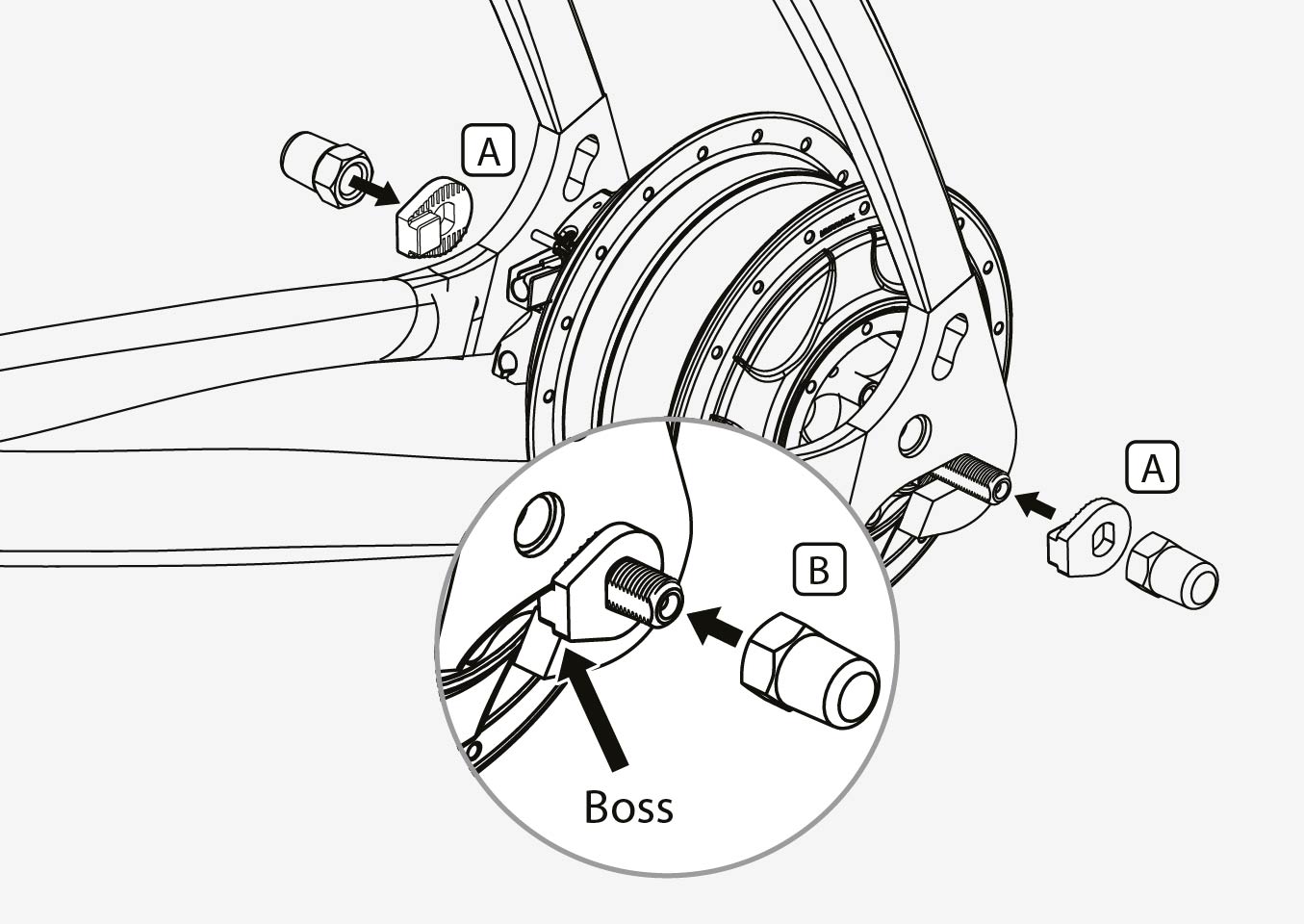

- Glissez une rondelle sans rotation (A) sur chaque extrémité de l'essieu.
- Les crans de la rondelle sans rotation doivent être en contact avec le patte de fixation du cadre.
- Le bossage rectangulaire doit s'engager dans le patte de fixation du cadre.
- Montez les écrous d'essieu (B) et serrez-les à 30-40 Nm.
Votre roue est assemblée
Si vous avez suivi les étapes ci-dessus, votre roue est maintenant assemblée sur le vélo.
Ensuite, vous voudrez peut-être assembler le contrôleur ou le câble. Si vous l'avez déjà fait, alors votre vélo est prêt à partir.
