Découvrez comment assembler l'interface Enviolo Automatic (AutomatiQ) sur une roue arrière à axe solide de 135 mm.

Compatibilité descendante

Ce guide est compatible avec les moyeux à axe solide legacy Enviolo et NuVinci de 135 mm.

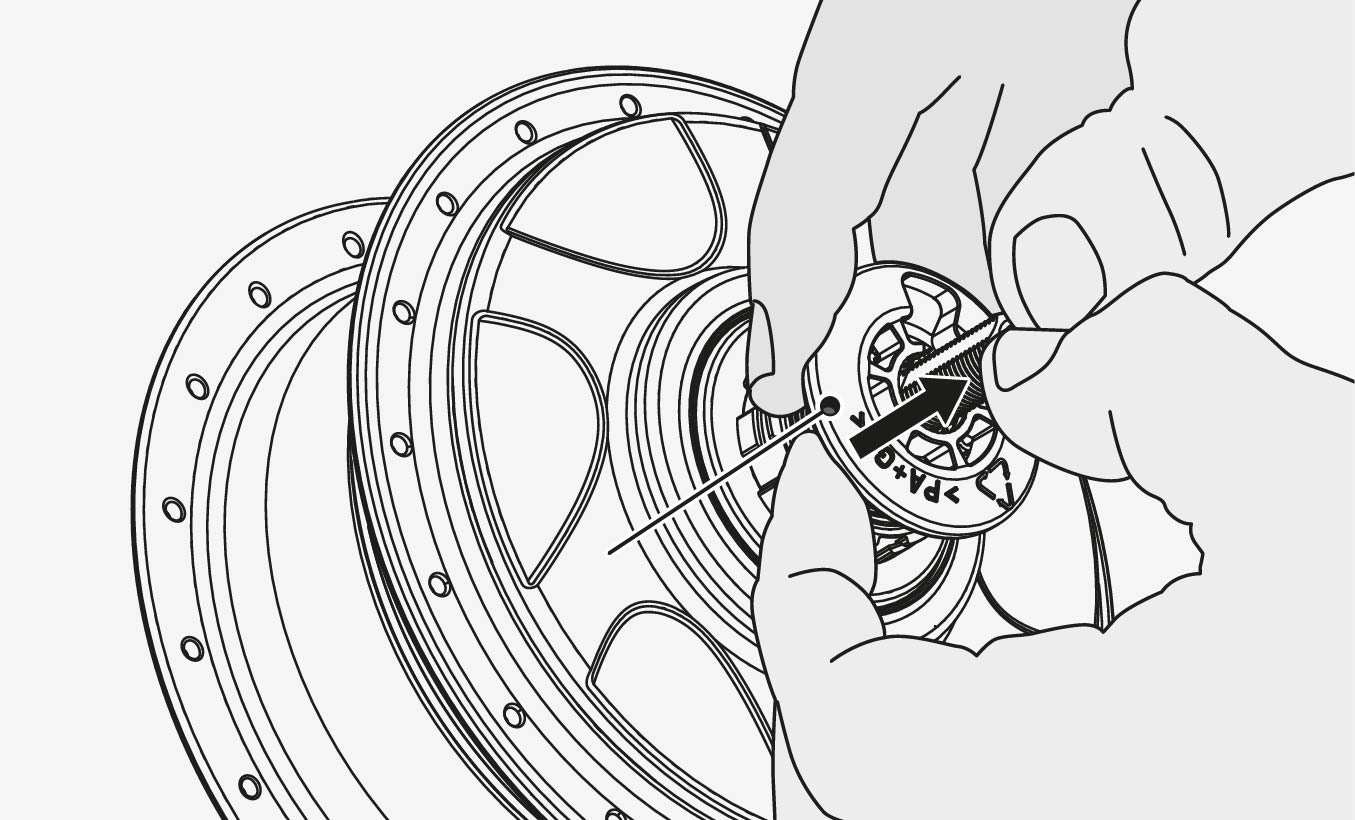

Forcer l'entrée avec des pièces incorrectes entraînera des dommages

Assurez-vous de disposer d'une interface avec l'écrou cannelé correct pour votre moyeu - 40T ou 44T. Forcer l'entrée pourrait endommager l'écrou cannelé de l'une ou l'autre des pièces.

Écrou cannelé

Compatibilité de l'écrou cannelé

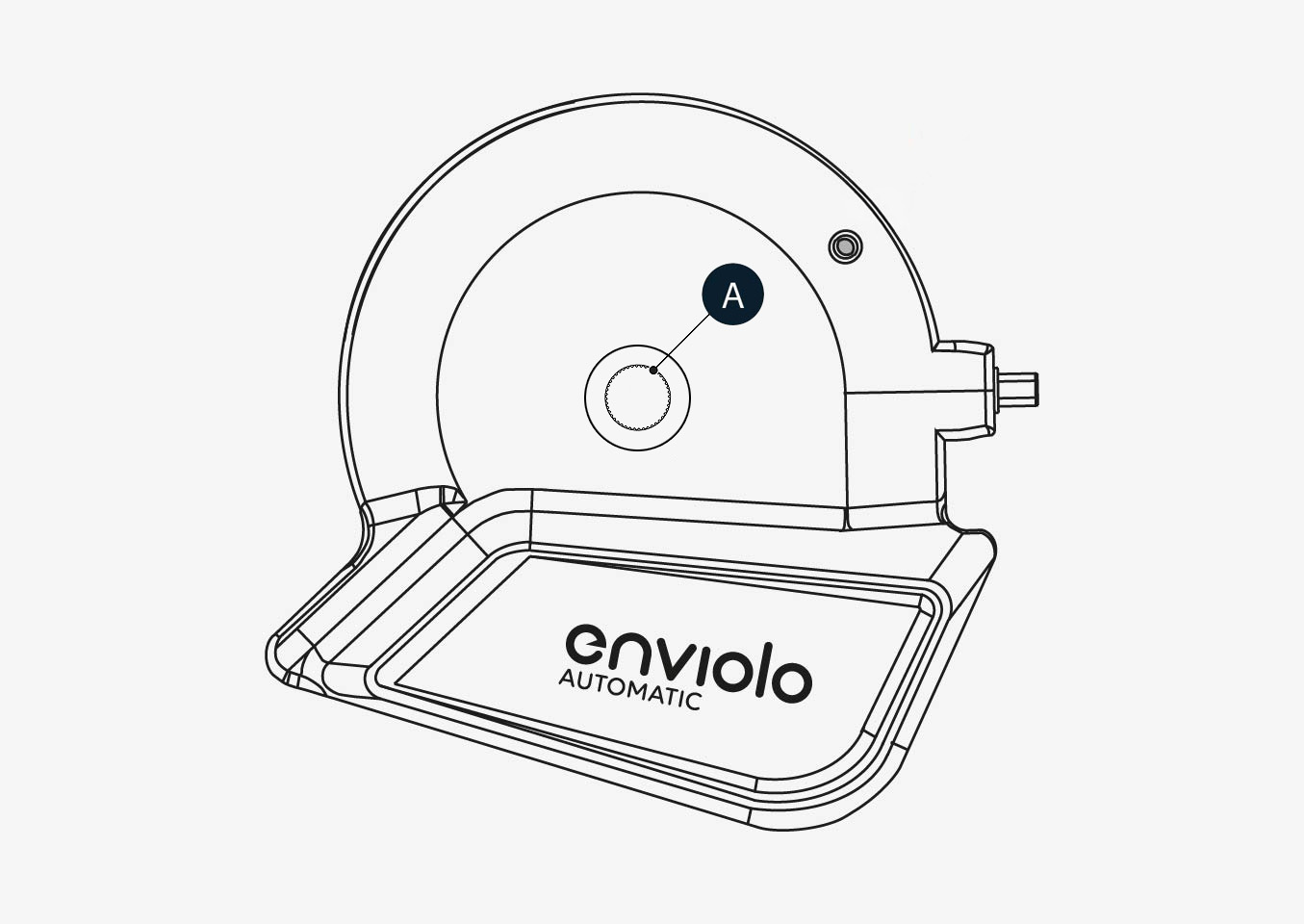

Il existe 2 variantes de l'interface Enviolo Automatic (AutomatiQ) avec différents écrous cannelés (A) – 40T et 44T. L'étiquette de série au bas identifie s'il s'agit de 40T ou 44T.

Leur compatibilité avec les moyeux Enviolo dépend de l'année du moyeu. Depuis 2025, nous avons normalisé tous les moyeux avec 40T, mais certains anciens moyeux ont des cannelures 44T :

2025

• Moyeux avec 40T – Tous les moyeux sont normalisés avec 40T.
• Moyeux avec 44T – Discontinués.

2024 et antérieur

• Moyeux avec 40T
  • Axe modulaire 148 mm – Tous les moyeux modulaires.
  • Axe solide 135 mm - Heavy Duty, Extreme, Extreme Gearbox, CA.
• Moyeux avec 44T
  • Axe solide 135 mm - Urban, City, Trekking, CO, SP, CA.

Instructions étape par étape

Vidéo

Outils

• Crayon de marquage ou marqueur
• Clé dynamométrique avec douille de 17 mm

Instructions d'assemblage

1. Avant l'installation, utilisez l'interface pour déterminer l'orientation sur le cadre.
   • L'orientation doit être vers l'avant, parallèle aux haubans avec le connecteur face vers l'avant (A).
2. Déplacez l'interface le long de la patte pour assurer un dégagement à différentes positions de l'axe (B).
3. Utilisez un crayon de marquage ou un marqueur pour marquer l'interface du moyeu au milieu de la patte.
4. Retirez le dispositif de retenue anti-décalage s'il y en a un installé sur le moyeu.
   • Le dispositif de retenue anti-décalage est généralement installé sur les nouveaux moyeux.

5. Suspendez l'interface Enviolo Automatic sur l'axe côté droit et alignez les faces de l'axe avec la position marquée.
   • Une rondelle anti-rotation peut être installée sur l'interface Enviolo Automatic pour aligner l'angle d'assemblage.
6. Lorsque l'angle d'assemblage est aligné, installez complètement l'interface Enviolo Automatic sur l'axe.
7. Enfilez l'écrou côté droit, les cannelures facing vers l'extérieur, sur l'axe.
   • Serrez-le à 8-10 Nm.

Étape suivante

Procédez à l'assemblage de la roue arrière de 135 mm sur le cadre du vélo : Comment assembler une roue arrière avec Enviolo Automatic sur un cadre de vélo à axe solide de 135 mm
