Découvrez comment assembler la roue arrière sur le cadre du vélo – avec un moyeu Enviolo Automatic (AutomatiQ) et un axe plein de 135 mm.
Compatibilité rétroactive
Ce guide est compatible avec les anciens moyeux à axe plein de 135 mm Enviolo et NuVinci.
Faites preuve de prudence lors de l'assemblage des rondelles anti-rotation
Une installation incorrecte des rondelles anti-rotation peut endommager les pattes de fixation et le moyeu. Un serrage excessif peut abîmer les pièces. Un serrage insuffisant peut entraîner un glissement de l'axe dans les pattes de fixation.
Instructions étape par étape
Vidéo
Outils
- Clé 15 mm
- Clé dynamométrique
- Douille longue 15 mm
- Douille longue 17 mm (pour moyeu Extreme uniquement)
Instructions d'assemblage
- Placez la roue arrière dans le cadre.
- Assurez-vous de ne pas obstruer ou pincer le faisceau de câbles et le connecteur principal.
- Orientez la chaîne autour de l'interface de moyeu AUTOMATiQ et sur le pignon.
- Dans certains cas, il est plus facile de retirer la chaîne du plateau avant pour faciliter l'assemblage de la roue arrière.

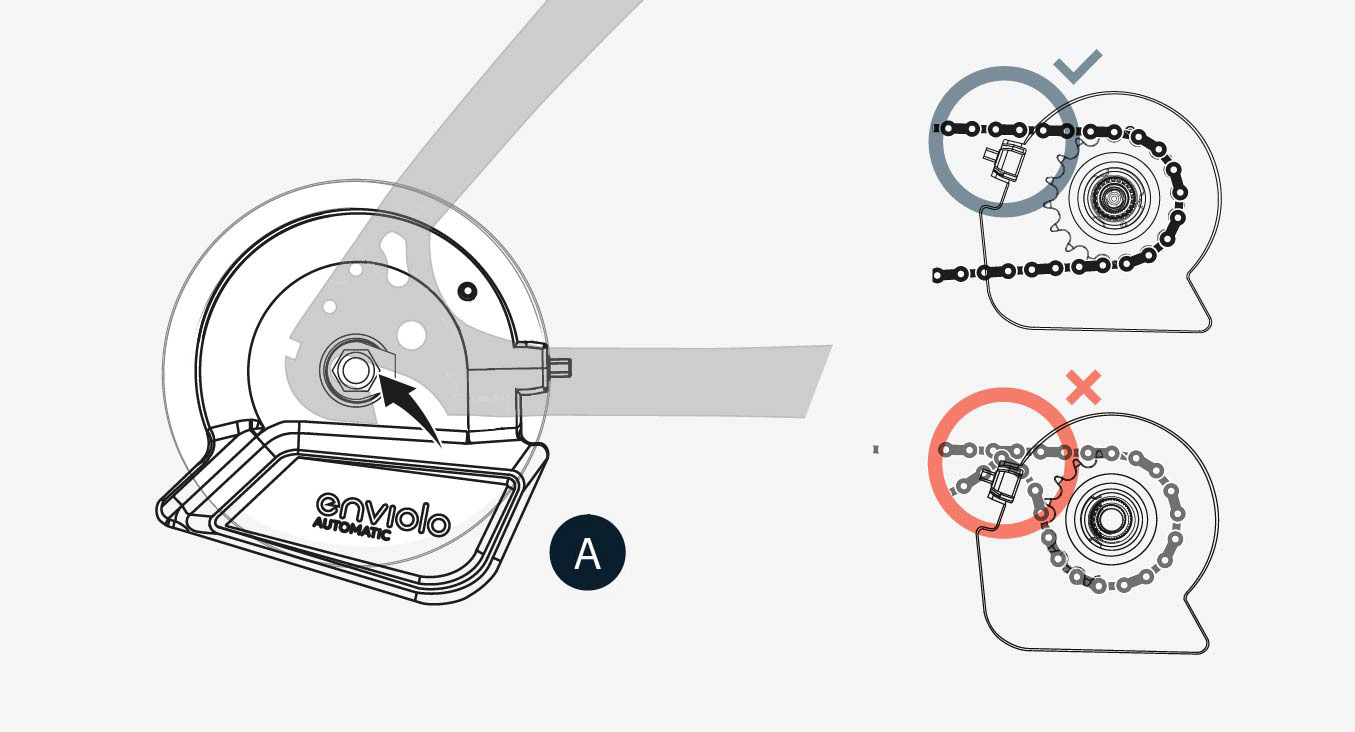

- Localisez le bossage du capteur de vitesse de la roue arrière sur l'interface de moyeu AUTOMATiQ.
- La chaîne ne doit pas s'accrocher à ce capteur lors de l'installation de la roue.

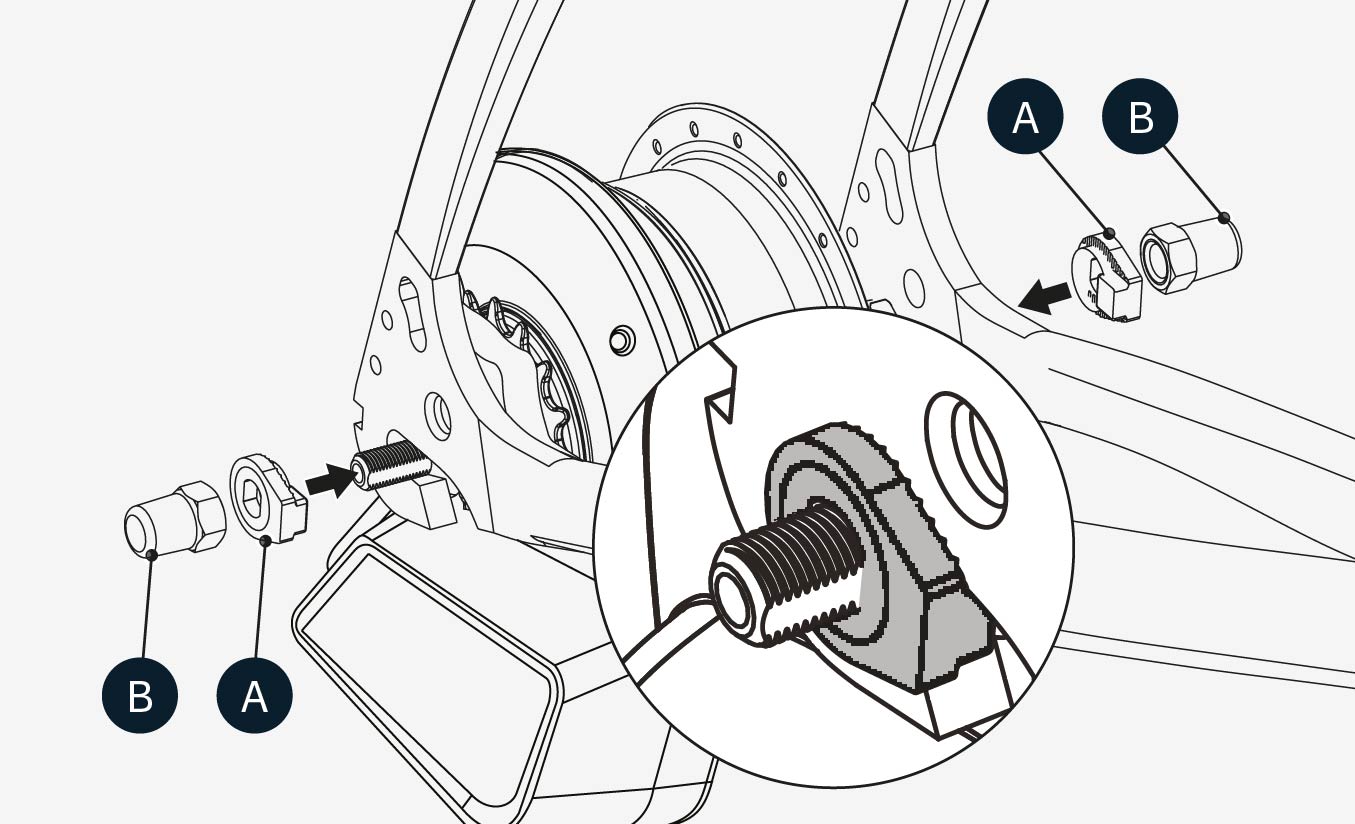

- Glissez une rondelle anti-rotation (A) sur chaque extrémité de l'axe.
- Les dentures de la rondelle anti-rotation doivent appuyer contre le dropout du cadre.
- Le bossage rectangulaire doit s'engager dans le dropout du cadre.
- Montez les écrous d'axe (B) et serrez à 30-40 Nm.

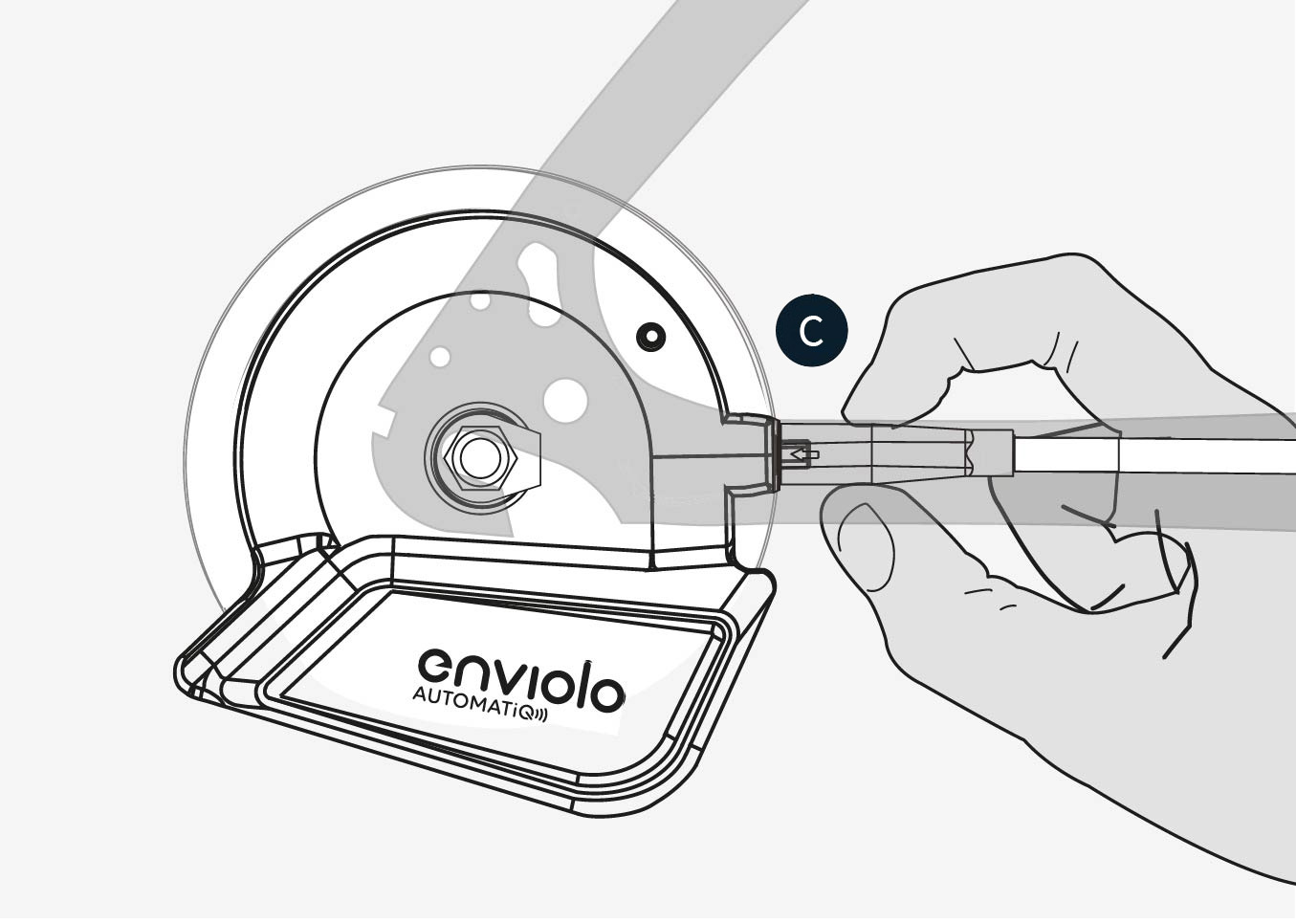

- Enfin, assemblez le câble d'alimentation avec soin en l'insérant dans l'interface de moyeu AUTOMATiQ (C).
Étapes suivantes
Vous devriez maintenant avoir un Enviolo Automatic monté sur le vélo électrique. L'étape suivante dépend de la situation :
Nouvelle interface - téléchargez une nouvelle configuration
Téléchargez une nouvelle configuration si vous :
- Avez installé un nouveau Enviolo Automatic ;
- Avez réutilisé un Enviolo Automatic sur un modèle de vélo électrique différent ;
- Souhaitez installer une configuration neuve.
Étapes suivantes :
- Obtenez un QR de configuration : Générez un code QR pour configurer l'Enviolo Automatic (AutomatiQ)
- Consultez les étapes de configuration : Comment configurer l'Enviolo Automatic (AutomatiQ) avec l'application Enviolo
Interface réutilisée - passez à la calibration
Passez à la calibration si vous avez réinstallé un Enviolo Automatic d'occasion sur le même modèle de vélo électrique qu'auparavant. La configuration devrait être la même. L'interface a seulement besoin d'être calibrée pour fonctionner.
Étalonnage automatique Enviolo Automatic
L'étalonnage automatique est le meilleur moyen d'étalonner l'Enviolo Automatic – disponible depuis la version de firmware R48 et V10. Pour mettre à jour votre firmware, voir : Comment mettre à jour l'Enviolo Automatic avec la dernière version du firmware
L'étalonnage automatique maintient le système optimisé
Si votre système est à jour – application et firmware les plus récents – l'Enviolo Automatic s'étalonner passivement lors de la conduite. C'est le meilleur moyen de maintenir votre système optimisé.
Étalonnage manuel Enviolo Automatic
L'étalonnage manuel de l'Enviolo Automatic n'est requis que lors de l'utilisation de versions de firmware plus anciennes (pré-firmware R48 et V10) et après l'une des situations suivantes :
- Après l'assemblage initial du vélo électrique.
- Lorsque l'interface de moyeu automatique a été retirée pour des raisons de maintenance.
- Quand le système ne fonctionne pas correctement.
Guides d'étalonnage manuel
| Via Enviolo | Via le système eBike |
|---|---|
