In dit artikel wordt uitgelegd hoe u de kabellengte voor handmatige hub-interfaces correct kunt instellen met het enviolo kabelgereedschap. Het gebruik van de enviolo-kabelmal maakt het veel makkelijker om de juiste kabellengte te verkrijgen.
De kabellengte instellen zonder de enviolo-kabelmal
Voor instructies over het instellen van de juiste kabellengte zonder de enviolo-kabelmal, kunt u dit artikel raadplegen.
Video-instructies
Stapsgewijze instructies
Benodigdheden
- enviolo-kabelmal
- Kniptang
- 2mm inbussleutel
Montage-instructies
- Monteer het kabeluiteinde alleen door aan de kabels aan het uiteinde van de behuizing te trekken. Draai de handgreep nooit met niet-aangesloten kabels, omdat deze in de stelschroef kunnen vastlopen.

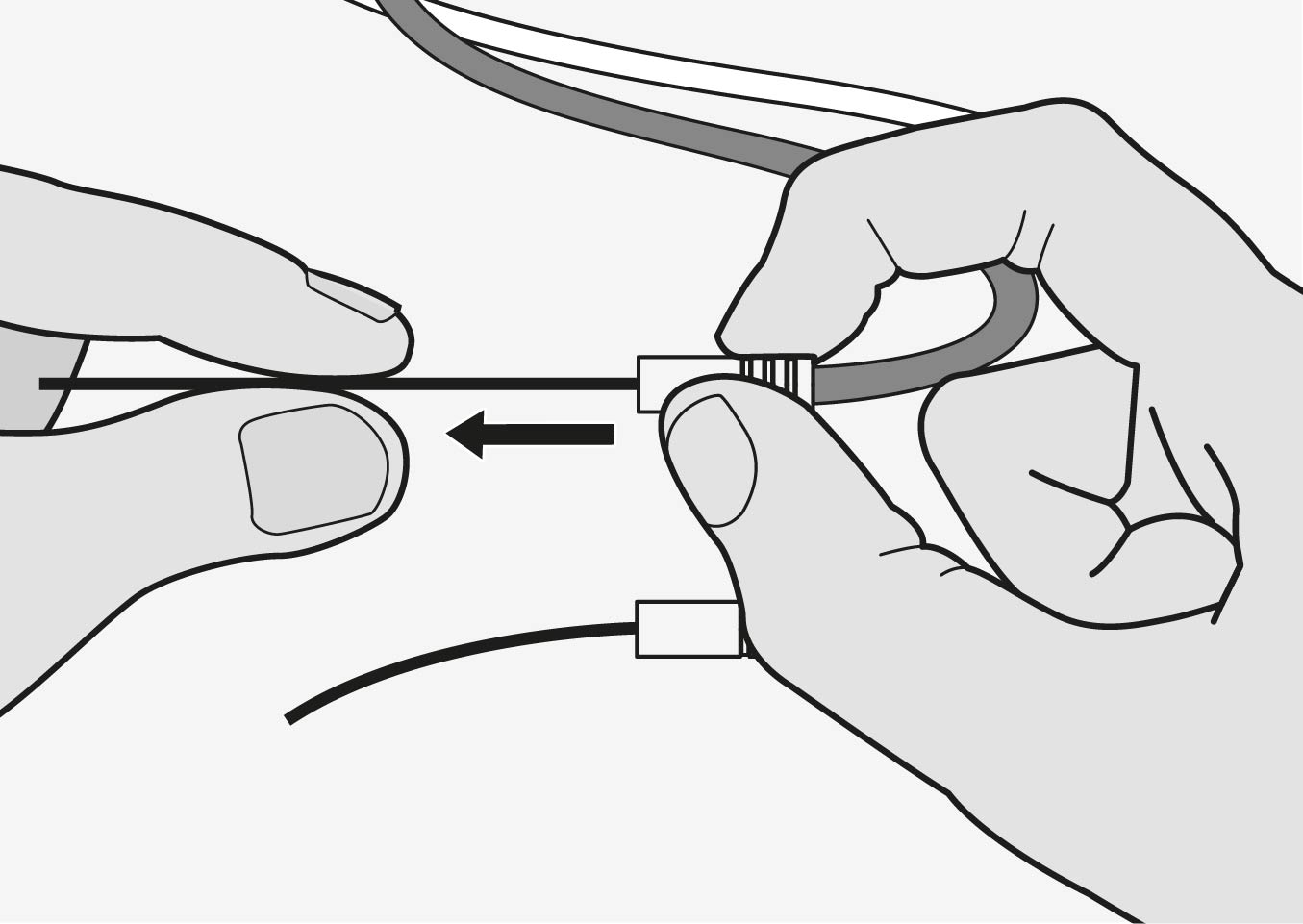

- Leid de schakelkabels door de juiste buitenkabel en zorg ervoor dat de buitenkabel volledig in de stelschroeven zit.
- Draai beide stelschroeven volledig rechtsom (naar binnen) om maximale speling bij de montage te verkrijgen.

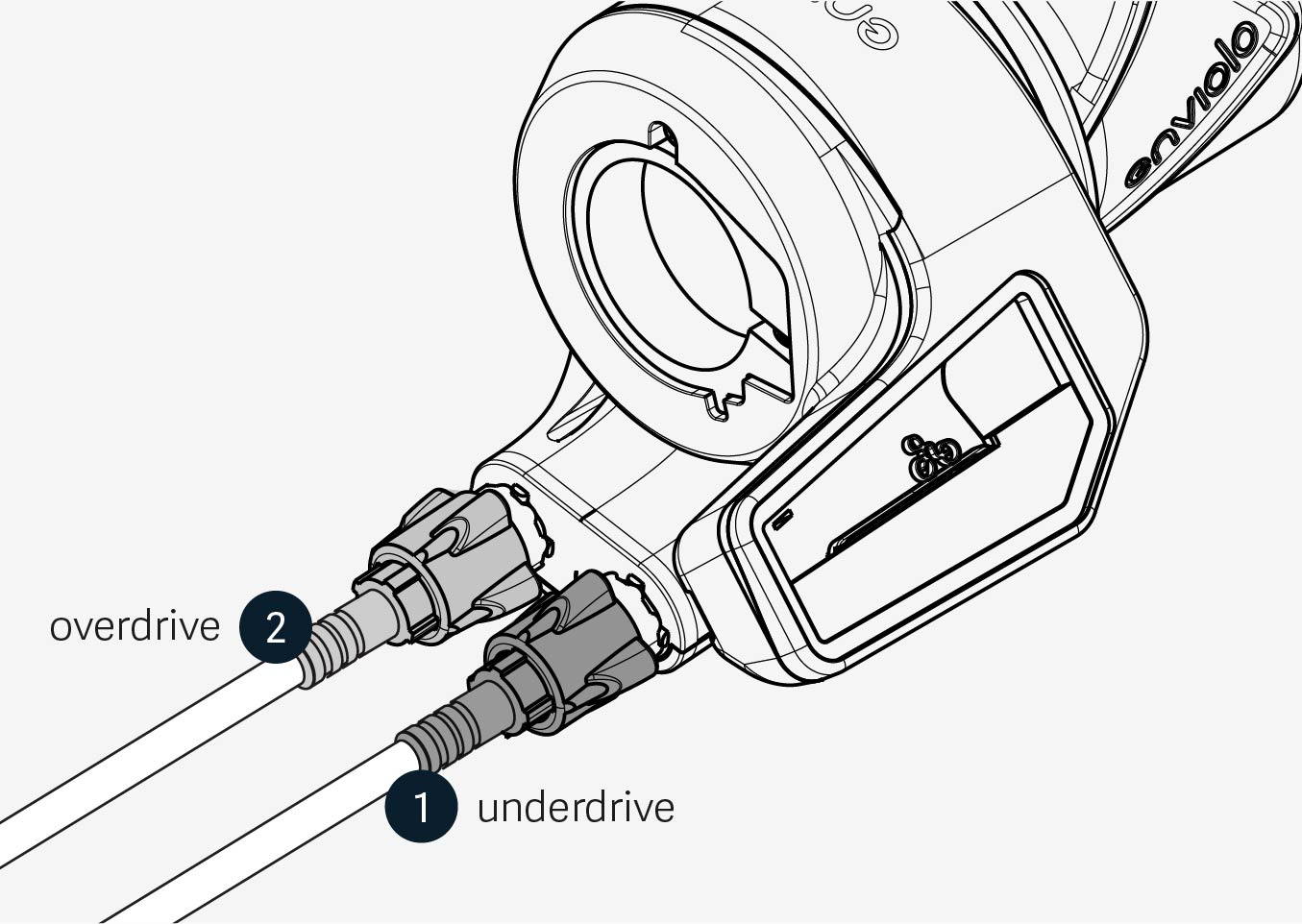

- Trek stevig aan de overdrive-kabel(2) onder de achteras totdat deze stopt, waarbij je controleert of de schakelindicator volledig plat gaat (Twist Display) of dat de handgreep volledig linksom draait (Twist Controllers), gezien vanaf de rechterzijde van de fiets.

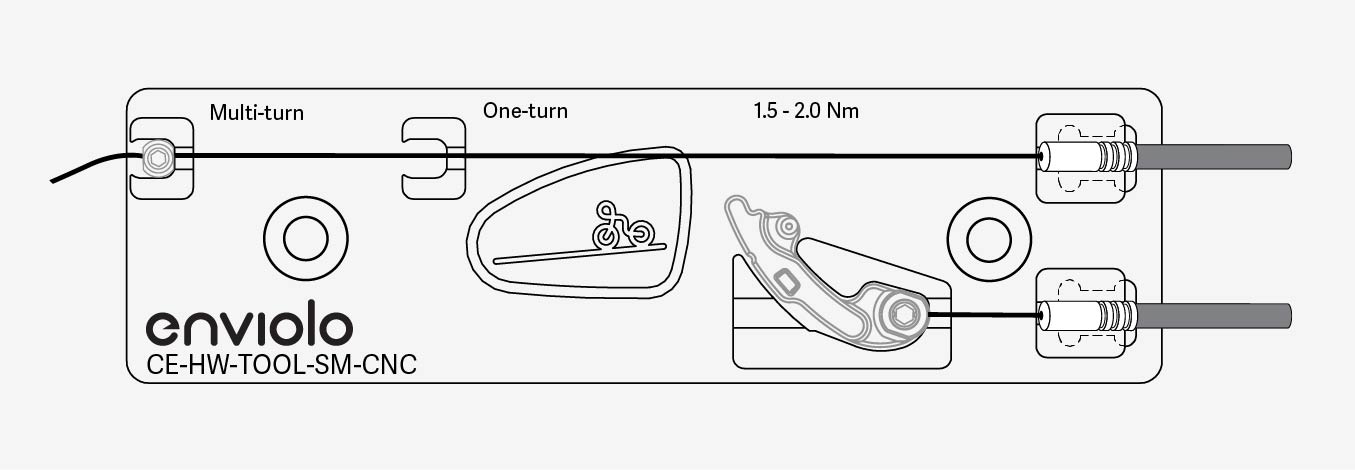

- Plaats de underdrive-kabel (1) in de tool en de kleinere eindkap naar de achterste positie waar "Multi turn" op staat. Draai de kleine inbus vast met 1,5 tot 2 Nm.
- Steek de overdrive-kabel (2) in de daarvoor bestemde houder op de kabelmal. Zorg ervoor dat het display in volledige underdrive staat door de kabel naar de maximale positie te trekken (het displaypictogram moet plat zijn).
- Zet de kabel vast met een 2 mm inbussleutel en draai hem vast met 1,5-2,0 Nm.
- Knip de overtollige kabel zo kort mogelijk af, op maximaal 2,0 mm van het uiteinde van de underdrive kabelstop.
- Zorg ervoor dat de buitenkabel volledig in de stelschroef zit.
- Knip de overtollige kabel zo kort mogelijk af, op maximaal 2,0 mm van het uiteinde van de underdrive kabelstop.
- Trek nu de versnellingskabel voor de onderaandrijving door het gereedschap en controleer of de versnellingsindicator (rotatie-indicator) tijdens dit proces niet beweegt of dat de hendel nog steeds volledig linksom gedraaid is, gezien vanaf de rechterkant van de fiets.
- Controleer of de versnellingskabel en de underdrive kabelstop vrij en onbelemmerd gebruikt kunnen worden.
- Steek nu de vergrendeling van de overdrive-kabel in de daarvoor bestemde bevestiging en voer de overdrive-kabel erdoor.
- Zet de kabel vast met een 2 mm inbussleutel en draai hem vast met 1,5-2,0 Nm.
- Nadat je de enviolo kabelmal hebt verwijderd, knip je de underdrive kabel zo kort mogelijk af en de overdrive kabel tot aan de markering op de kabelvergrendeling, Stop het resterende stukje kabel in de uitsparing.
- Zorg ervoor dat de kabelbehuizing volledig in de stelschroef zit.
De kabellengte zou nu correct moeten zijn
Als je alle bovenstaande stappen met succes hebt uitgevoerd, zou de kabellengte nu correct moeten zijn ingesteld. Je kunt nu de kabels aansluiten op de handmatige hub-interface.
Ga verder met het installeren van de handmatige hub-interface:
