In dit artikel wordt uitgelegd hoe de kabellengte voor handmatige hub-interfaces met het enviolo-kabeltool correct kan worden ingesteld.
De kabellengte instellen met het kabelgereedschap
Het gebruik van de enviolo cable tool maakt het veel eenvoudiger om de juiste kabellengte in te stellen. Voor instructies over het instellen van de juiste kabellengte met het enviolo kabelgereedschap kan je dit artikel raadplegen.
Video-instructies
Stapsgewijze instructies
Benodigheden
- Kniptang
- 2mm inbussleutel
Montage-instructies

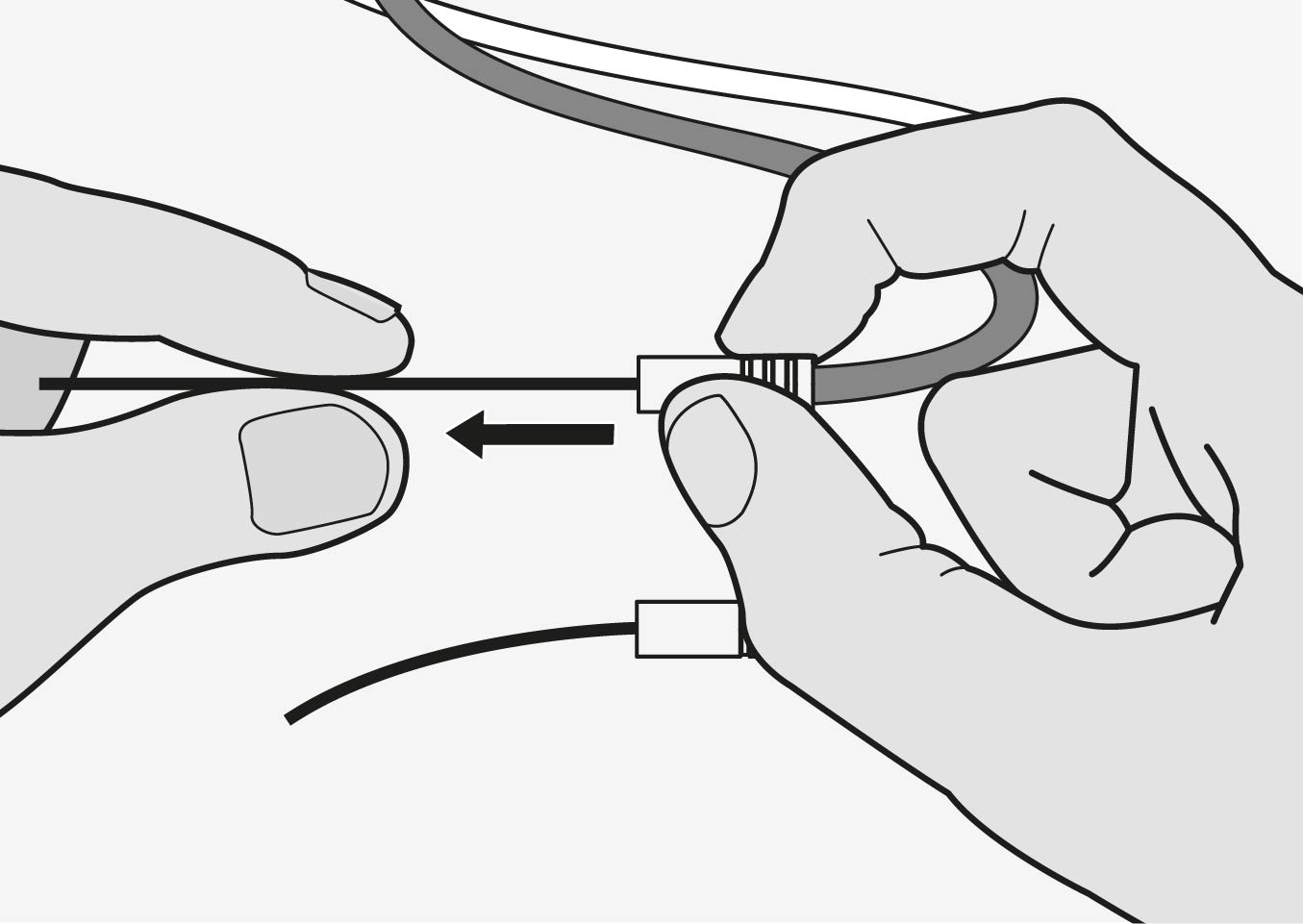

- Monteer het kabeluiteinde alleen door aan de kabels aan het uiteinde van de behuizing te trekken. Draai de handgreep nooit met niet-aangesloten kabels, omdat deze in de stelschroef kunnen vastlopen.
- Leid de schakelkabels door de juiste buitenkabel en zorg ervoor dat de buitenkabel volledig in de stelschroeven zit.
- Draai beide stelschroeven volledig rechtsom (naar binnen) om maximale speling bij de montage te verkrijgen.
- Trek stevig aan de schakelkabel onder de achteras totdat deze stopt, waarbij je controleert of de schakelindicator volledig plat gaat (Twist Display) of dat de handgreep volledig linksom draait (Twist Controllers), gezien vanaf de rechterzijde van de fiets.

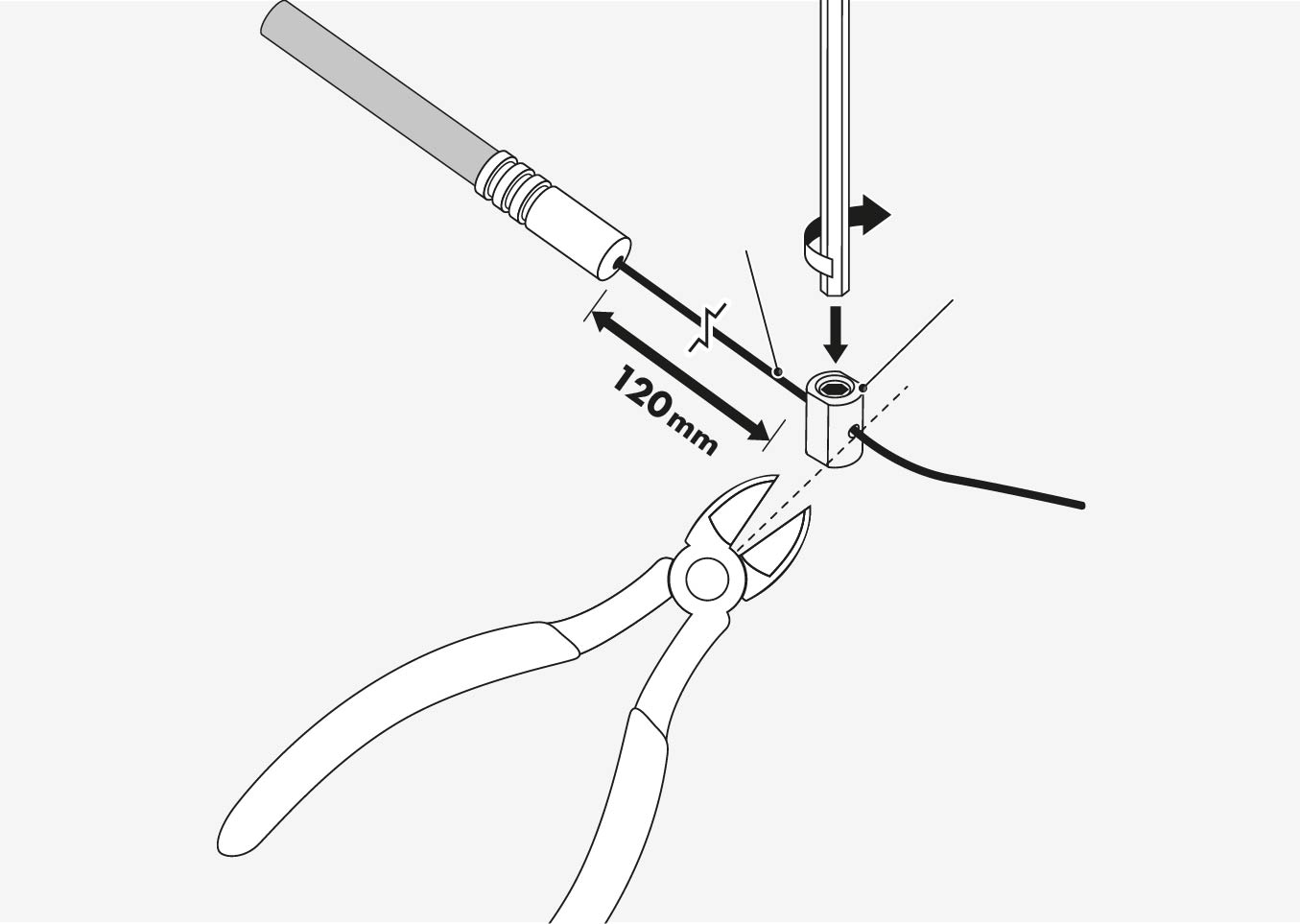

- Leid de versnellingskabel door de underdrive-kabelstop en zet de underdrive-kabelstop vast op 120 mm terwijl u stevig aan de kabel trekt.
- Gebruik een 2 mm inbussleutel om de kabel vast te zetten en draai hem vast met 1,5-2,0 Nm.
- Knip de overtollige kabel zo kort mogelijk af, op maximaal 2,0 mm van het uiteinde van de underdrive- kabelstop.
- Trek stevig aan de overdrive schakelkabel bij de handmatige naafinterface totdat deze stopt en controleer of de schakelindicator in een steile helling gaat (Twist Display), of dat de handgreep volledig in de richting van de wijzers van de klok draait (Twist), gezien vanaf de rechterzijde van de fiets.
- Controleer of de versnellingskabel voor de underdrive en de underdrive kabelstop vrij liggen.

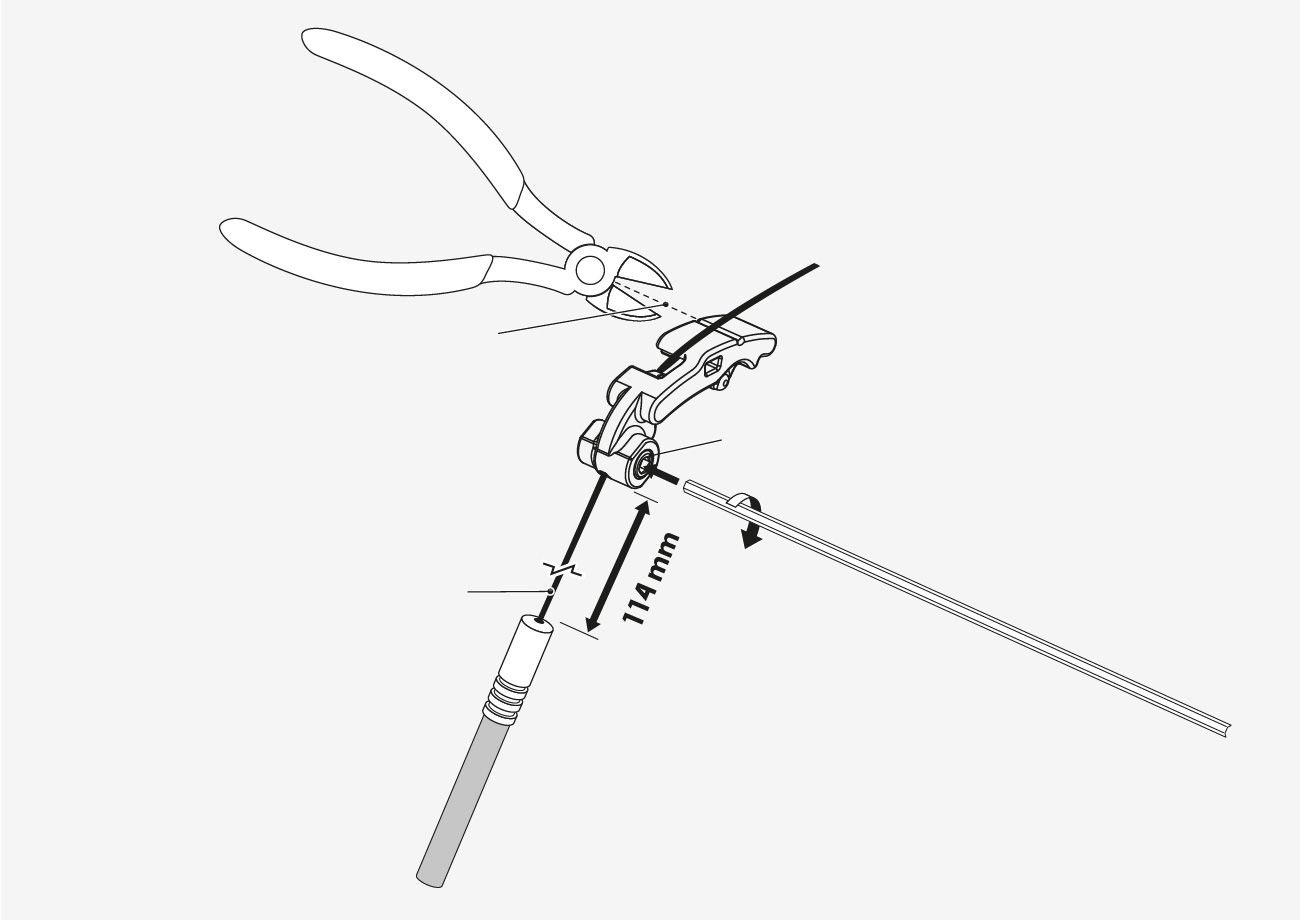

- Leid de overdrive schakelkabel door de overdrive kabelstop en zet de overdrive kabelstop vast op 114mm terwijl je stevig aan de kabel trekt.
- Zorg ervoor dat de buitenkabel volledig in de stelschroef zit.
- Zet de kabel vast met een 2 mm inbussleutel en draai hem vast met 1,5-2,0 Nm.
- Knip de kabel af bij de markering op de kabelstop en steek de resterende kabellengte in de vergrendeling van de overdrive kabelstop.
- Zorg ervoor dat de buitenkabel volledig in de stelschroef zit.
De kabellengte zou nu correct moeten zijn
Als je alle bovenstaande stappen met succes hebt uitgevoerd, zou de kabellengte nu correct moeten zijn ingesteld. Je kunt nu de kabels aansluiten op de handmatige hub-interface.
Ga verder met het installeren van de handmatige hub-interface, in dit artikel.
