Deze handleiding legt uit hoe je een achterwiel met een manuele interface en een modulaire as monteert op een 148mm fietsframe.

Achterwaartse compatibiliteit

Dit artikel is ook te gebruiken voor oudere enviolo-en NuVinci-naven met een 148 mm modulaire as.

Exercise caution when assembling

Improper installation may result in damage to the dropout and the hub. Over-tightening may damage parts. Under-tightening can result in the axle sliding in the dropouts.

Wees voorzichtig bij het monteren

Onjuiste montage kan leiden tot beschadiging van het uitvaleinde en de naaf. Te vast aandraaien kan onderdelen beschadigen. Niet strak genoeg aandraaien kan ertoe leiden dat de as in de uitvaleinden gaat schuiven.

Video-instructiesStapsgewijze instructies

Tools

• 15mm sleutel
• Momentsleutel
• 15mm dop
• 17mm dop (alleen voor Extreme naaf)
• Inbus 5mm
• Witte marker
• Modulaire hardware kit

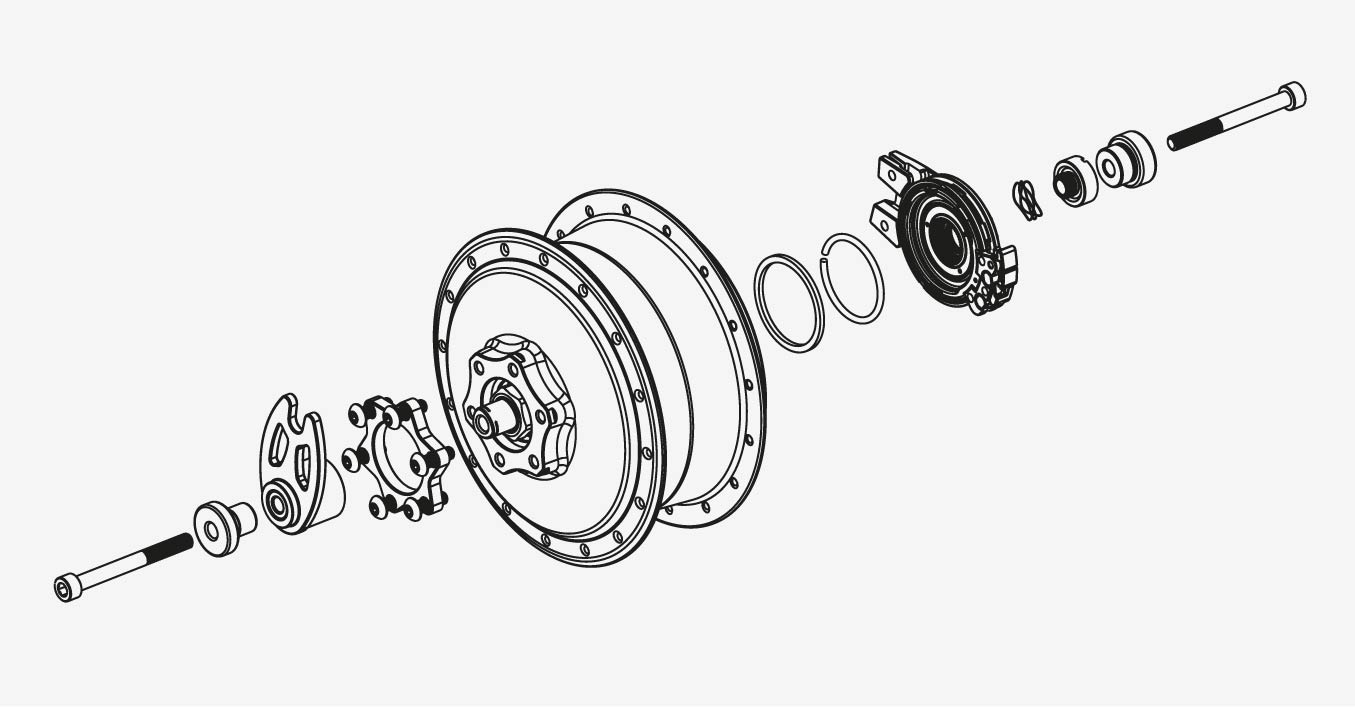

Assemblage instructies

1. Plaats het achterwiel in het achterframe en zorg ervoor dat de schakelkabels niet geblokkeerd raken.

2. Plaats de adapter voor schijfrem op de naaf voordat je de schijfrem plaatst.
   • De 148mm naven vereisen een extra spacer tussen de naaf en de schijfrem, deze is inbegrepen in de modulaire montagekit.
3. Plaats de schijfrem over de spacer en zet hem vast met de bouten uit de modulaire montageset.

   • Draai de bouten vast zoals gespecificeerd door de fabrikant van de schijfrem.
   • Sluit voor velg- en rollerbrake de achterrem aan volgens de instructies van de fabrikant.
4. Schuif de reactiearm op de as en zet hem vast met een borgring.

   • Richt de reactiearm in een hoek zodat deze in de nok op de remadapter of het uitvaleinde kan schuiven.
5. Test het wiel op het fietsframe en bepaal de montagepositie van de asplaat (reactiearm) met een markeerpen:
   • De asplaat moet correct op het fietsframe zitten.
   • De interface moet correct zijn geplaatst en mag niet in de weg zitten van de ketting/riem of het frame.
   • De kabelbehuizing moet in een rechte lijn op de interface passen.
   • Als alles correct is uitgelijnd, markeer je de reactiearm en de asplaat met de markeerpen.
6. Haal het wiel eruit en monteer de asplaat (reactiearm) op de reactieadapter:
   • Plaats de twee onderdelen met de penmarkeringen zo dicht mogelijk bij elkaar.
   • Monteer alle schroeven, eerst niet te vast, en draai ze dan aan het einde aan tot 2,5-3Nm.
   • Als je rechter dropout schroefdraad heeft, monteer je de rechter adapter.
7. Monteer het achterwiel in het fietsframe.
   • Denk eraan dat de asplaat correct moet worden geplaatst en dat de interface niet in aanraking mag komen met de riem of het frame.
8. Monteer de linker- en rechteradapters en de M6-asbouten, één aan elke kant..
   • Controleer aan de rechterkant of de veerring tussen de naafinterface en de adapter is geplaatst.
9. Zet de as vast door de M6 asbouten vast te draaien met 10-15Nm.

Het wiel is geassembleerd

Als je de bovenstaande stappen hebt gevolgd, is je wiel nu gemonteerd op de fiets.

Vervolgens wil je misschien de controller of de kabel monteren. Als je dat al gedaan hebt, is je fiets klaar voor gebruik.
