Deze gids legt uit hoe je de Enviolo Automatic (AutomatiQ) naafinterface monteert op een wiel met een 148mm modulaire asnaaf, en vervolgens hoe je het achterwiel op het fietsframe monteert.

Achterwaartse compatibiliteit

Deze gids is compatibel met legacy Enviolo en NuVinci 148mm modulaire asnaven.

Forceren met onjuiste onderdelen leidt tot schade

Zorg ervoor dat je een interface hebt met de juiste splijnmoer voor je naaf - 40T of 44T. Forceren kan de splijnmoer van een van de onderdelen beschadigen.

Splijnmoer

Compatibiliteit splijnmoer

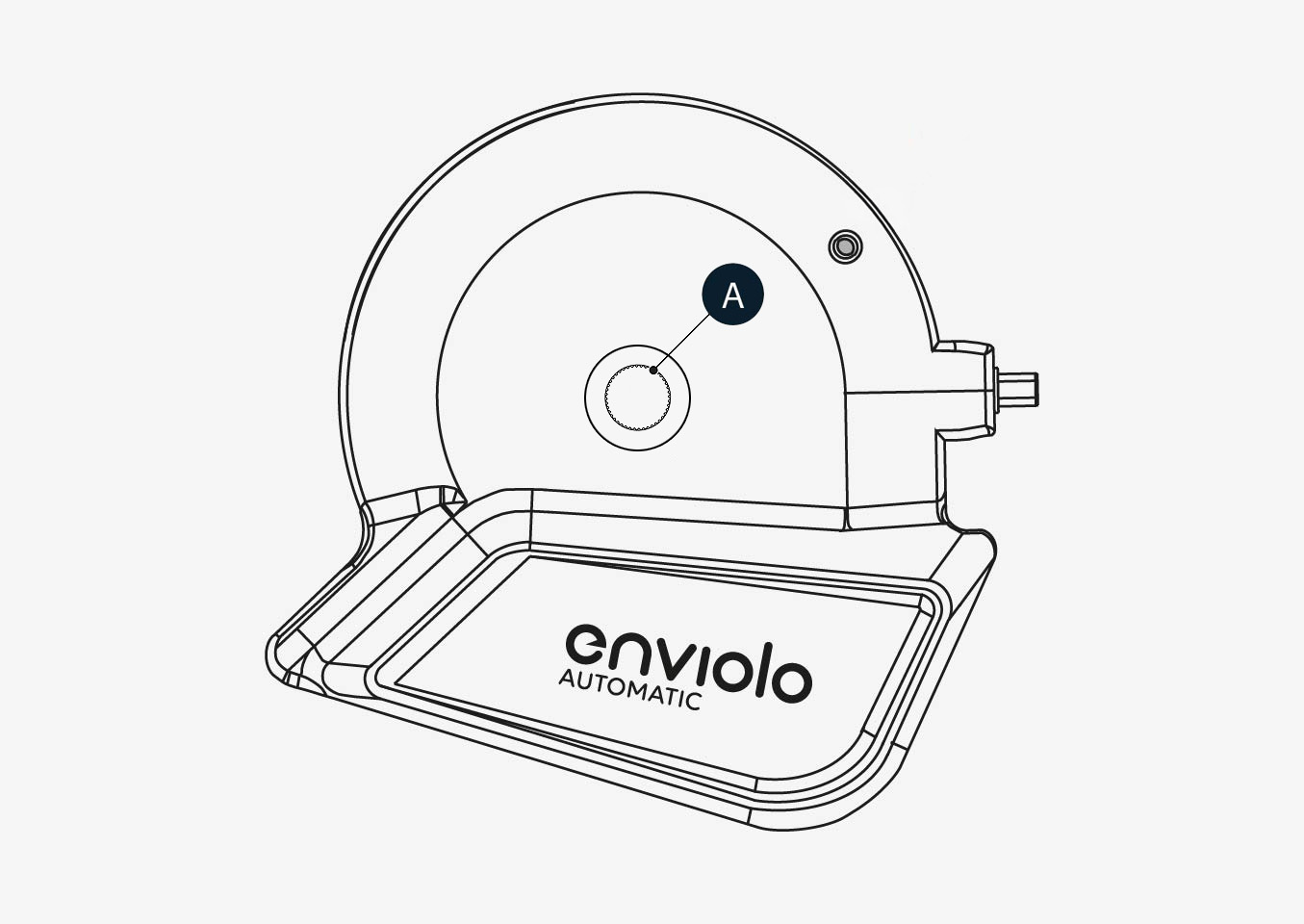

Er zijn 2 varianten van de Enviolo Automatic (AutomatiQ) interface met verschillende splijnmoeren (A) – 40T en 44T. Het serienummer op de onderkant geeft aan of het 40T of 44T is.

Hun compatibiliteit met Enviolo-naven hangt af van het jaar van de naaf. Sinds 2025 hebben we alle naven met 40T gestandaardiseerd, maar sommige oudere naven hebben 44T-splijnen:

2025

• Naven met 40T – Alle naven zijn gestandaardiseerd met 40T.
• Naven met 44T – Buiten productie.

2024 en eerder

• Naven met 40T
  • 148 mm modulaire as – Alle modulaire naven.
  • 135 mm vaste as - Heavy Duty, Extreme, Extreme Gearbox, CA.
• Naven met 44T
  • 135 mm vaste as - Urban, City, Trekking, CO, SP, CA.

Stapsgewijze instructies

Video

Gereedschap

• 17 mm platte sleutel
• Momentsleutel met 17 mm dopsleutel
• 5 mm zeskantige sleutel
• 3 mm zeskantige sleutel

Montage-instructies

1. Gebruik de niet-geïnstalleerde naafinterface om de gewenste oriëntatie te bepalen.
   • De oriëntatie moet naar voren, parallel aan de achterstay met de hoofdconnector van de Enviolo Automatic (AutomatiQ) naar voren gericht (A).

2. Verplaats de Enviolo Automatic (AutomatiQ) interface langs de druppelgatjes om vrijslag bij verschillende asposities te garanderen (B).

3. Verwijder de antiverschuivingsretainer als deze op de naaf is geïnstalleerd.
   • De antiverschuivingsretainer is doorgaans op nieuwe naven geïnstalleerd.

4. Stem de positie van de interface af met de positie van de koppelarm aan de andere (linkerkant) van de naaf.
   • Plaats de koppelarm op de as en orienteer deze onder een hoek zodat deze in de uitstulping op de remadapter of druppelgatjes glijdt.
   • Opmerking: De koppelarm kan slechts in drie posities worden gemonteerd.
5. Zet de koppelarm vast met een 3 mm zeskantige sleutel
6. Als de montagehoek is uitgelijnd, plaatst u de Enviolo Automatic interface volledig op de as.
7. Schuif de rechtse moer met de splijnen naar buiten op de as.
   • Zet het vast op 8-10 Nm.

Volgende stap

Ga verder met het monteren van het 148mm achterwiel op het fietsframe: Hoe een Automatic-uitgerust (AutomatiQ) achterwiel op een 148mm modulaire asframe te monteren
