Bekijk hoe u de Enviolo Automatic (AutomatiQ) interface monteert op een 135mm vaste as achterwiel.

Achterwaartse compatibiliteit

Deze handleiding is compatibel met legacy Enviolo en NuVinci 135mm vaste as naven.

Forceren met onjuiste onderdelen veroorzaakt schade

Zorg dat u een interface hebt met de juiste tandmoer voor uw naaf - 40T of 44T. Forceren kan de tandmoer van een van de onderdelen beschadigen.

Tandmoer

Compatibiliteit tandmoer

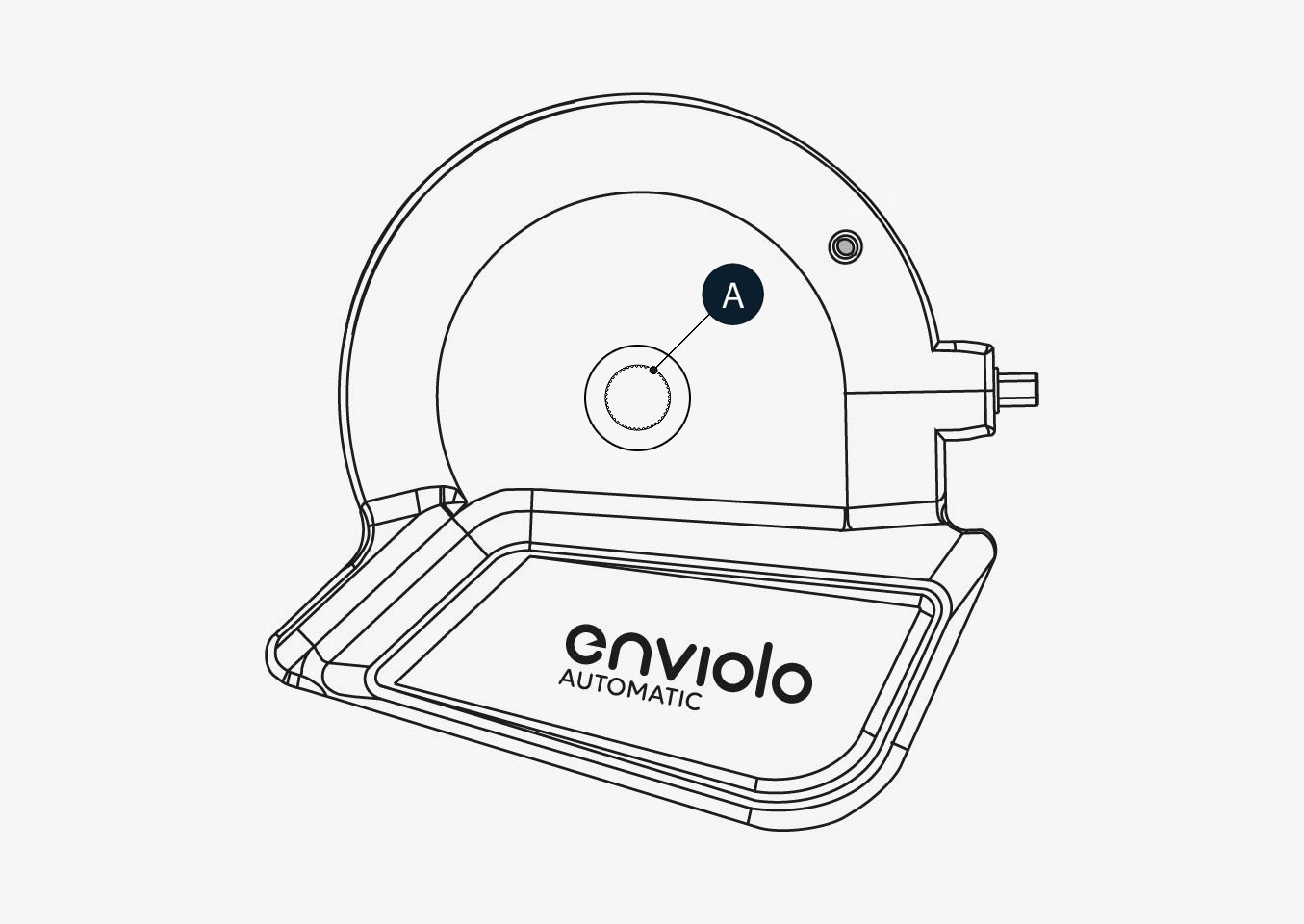

Er zijn 2 varianten van de Enviolo Automatic (AutomatiQ) interface met verschillende tandmoeren (A) – 40T en 44T. Het serienummer op de onderkant geeft aan of het 40T of 44T is.

Hun compatibiliteit met Enviolo-naven hangt af van het jaar van de naaf. Sinds 2025 hebben we alle naven met 40T gestandaardiseerd, maar sommige oudere naven hebben 44T-tandkransen:

2025

• Naven met 40T – Alle naven zijn gestandaardiseerd met 40T.
• Naven met 44T – Buiten productie.

2024 en eerder

• Naven met 40T
  • 148 mm modulaire as – Alle modulaire naven.
  • 135 mm vaste as - Heavy Duty, Extreme, Extreme Gearbox, CA.
• Naven met 44T
  • 135 mm vaste as - Urban, City, Trekking, CO, SP, CA.

Stapsgewijze instructies

Video

Gereedschap

• Markeerstift of marker
• Momentsleutel met 17 mm dopsleutel

Montage-instructies

1. Gebruik vóór de installatie de interface om de oriëntatie op het frame te bepalen.
   • De oriëntatie moet naar voren, parallel aan de achterstay met de connector naar voren gericht (A).
2. Verplaats de interface langs de druppelgatjes om vrijslag bij verschillende asposities te garanderen (B).
3. Gebruik een markeerstift of marker om de naafinterface in het midden van de druppelgatjes te markeren.
4. Verwijder de antiverschuivingsretainer als deze op de naaf is geïnstalleerd.
   • De antiverschuivingsretainer is doorgaans op nieuwe naven geïnstalleerd.

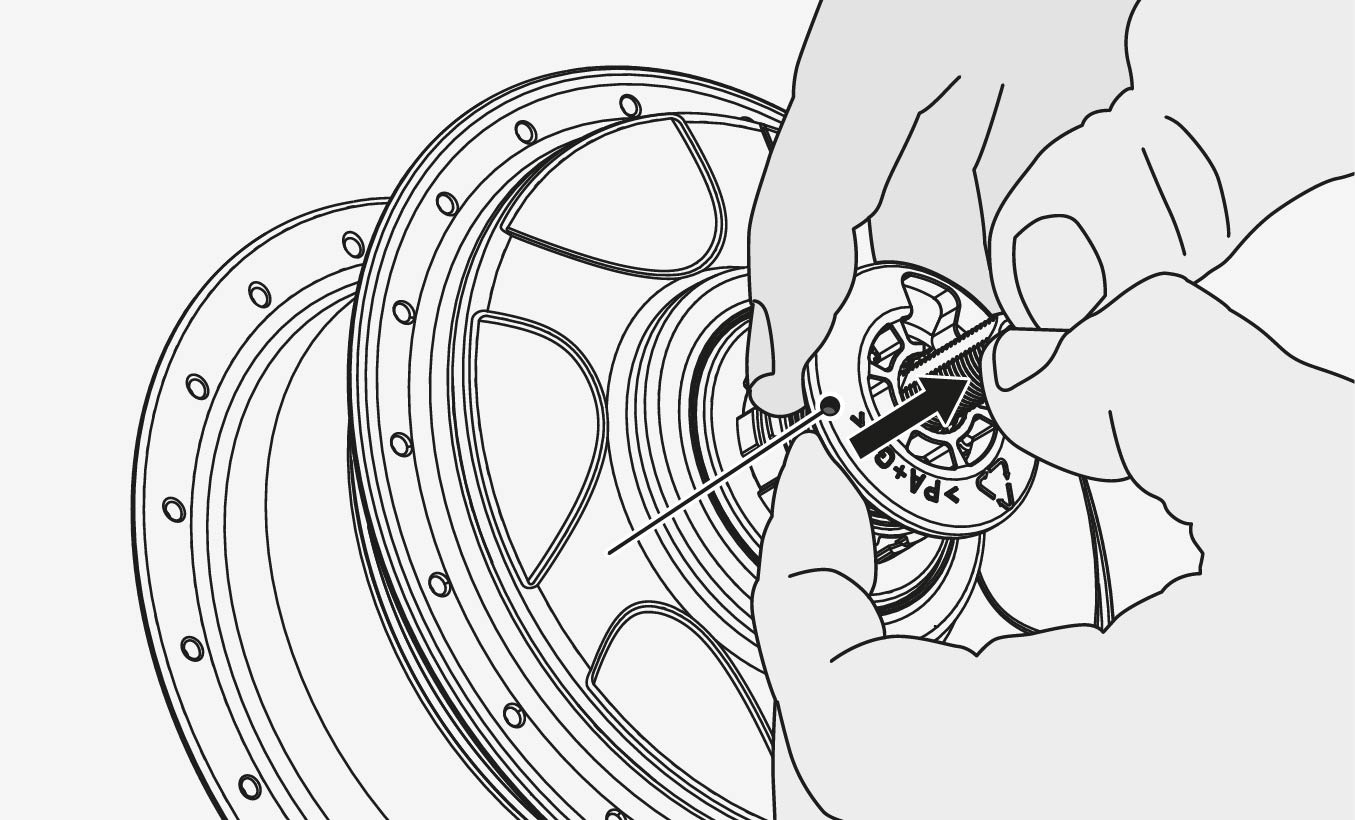

5. Hang de Enviolo Automatic interface over de rechtse as en lijn de asplattingen uit met de gemarkeerde positie.
   • Een antiverdraaiingsring kan over de Enviolo Automatic interface worden geïnstalleerd om de montagehoek uit te lijnen.
6. Als de montagehoek is uitgelijnd, plaatst u de Enviolo Automatic interface volledig op de as.
7. Schuif de rechtse moer met de tandkransen naar buiten op de as.
   • Zet het vast op 8-10 Nm.

Volgende stap

Ga verder met het monteren van het 135mm achterwiel op het fietsframe: Hoe een achterwiel met Enviolo Automatic op een 135mm vaste as fietsframe te monteren
