Bekijk hoe u het achterwiel op het fietsframe monteert – met een Enviolo Automatic (AutomatiQ) en een 135mm vaste as naaf.
Achterwaartse compatibiliteit
Deze handleiding is compatibel met legacy Enviolo en NuVinci 135mm vaste as naven.
Wees voorzichtig bij het monteren van de anti-draai ringen
Onjuiste installatie van de anti-draai ringen kan schade aan de dropout en de naaf veroorzaken. Te strak aandraaien kan onderdelen beschadigen. Te los aandraaien kan ertoe leiden dat de as in de dropouts schuift.
Stapsgewijze instructies
Video
Gereedschap
- 15 mm steeksleutel
- Momentsleutel
- 15 mm lange dopsleutel
- 17 mm lange dopsleutel (alleen voor Extreme naaf)
Montageinstructies
- Plaats het achterwiel in het frame.
- Zorg ervoor dat u de kabelharnas en de hoofdconnector niet blokkeert of knijpt.
- Oriënteer de ketting rond de AUTOMATiQ naafinterface en op het tandwiel.
- In sommige gevallen is het het gemakkelijkst om de ketting van het voorste tandwiel te verwijderen om de montage van het achterwiel te vergemakkelijken.

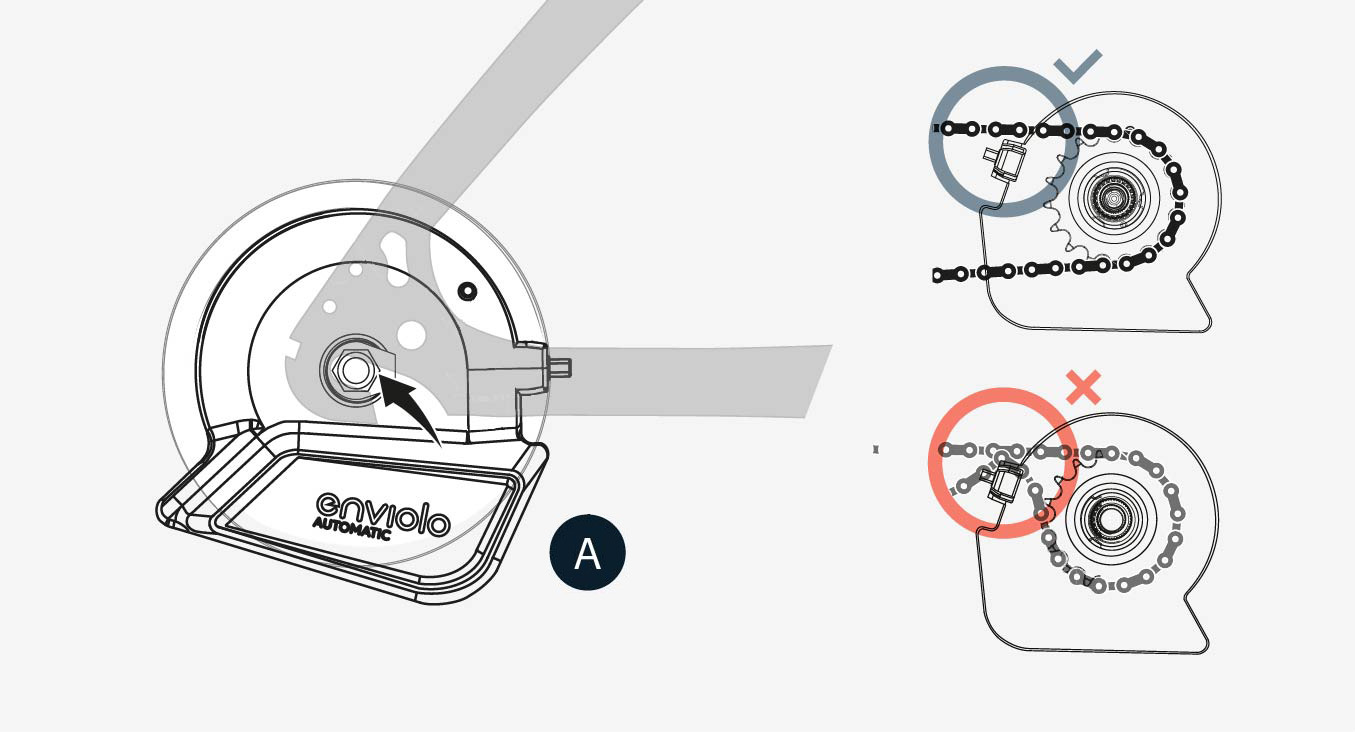

- Zoek de neus van de achterwiel-snelheidssensor op de AUTOMATiQ-naafinterface.
- De ketting mag niet op deze sensor blijven haken bij het aanbrengen van het wiel.

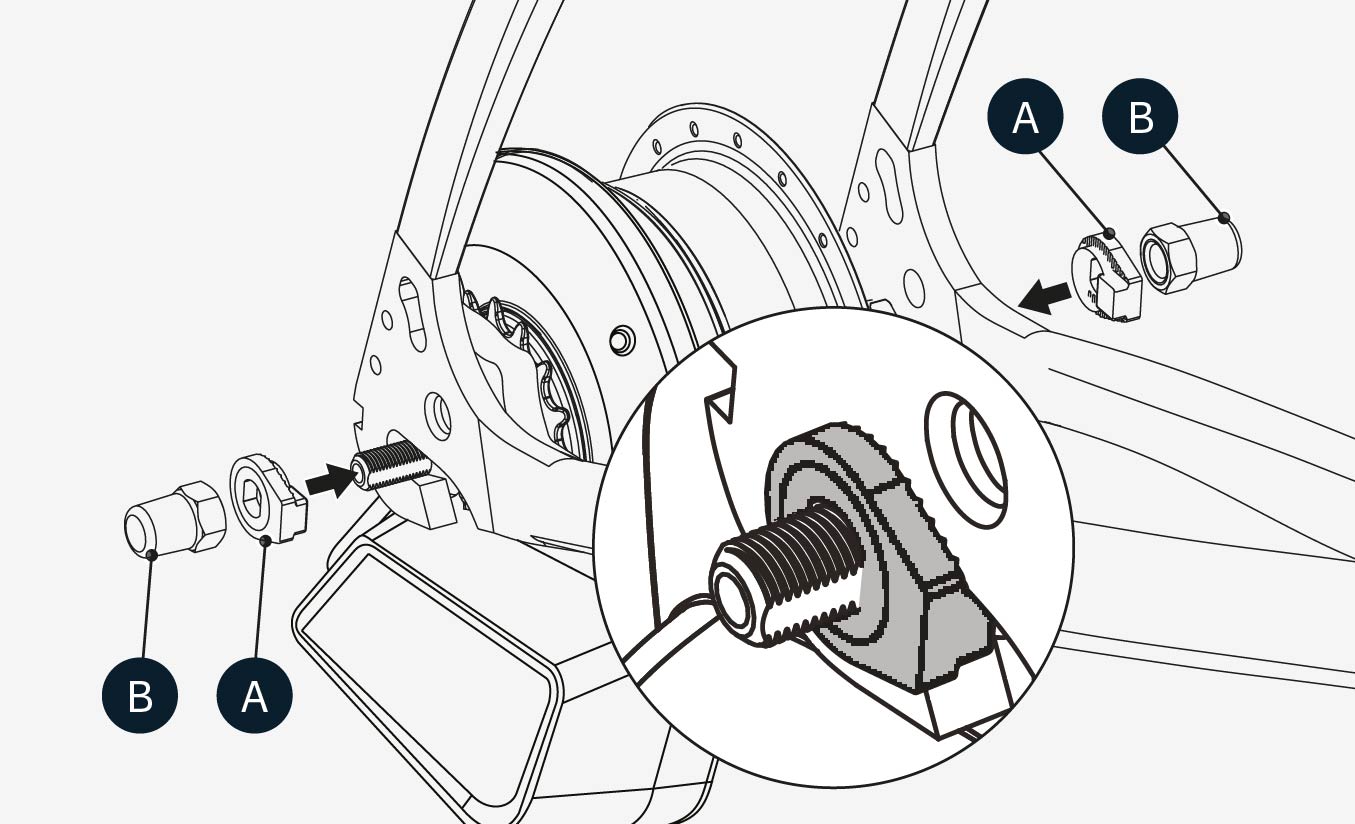

- Schuif één anti-draai ring (A) op elk uiteinde van de as.
- De tanden van de anti-draai ring moeten tegen het dropout van het frame drukken.
- De rechthoekige neus moet in het dropout van het frame grijpen.
- Monteer de asmutters (B) en draai vast tot 30-40 Nm.

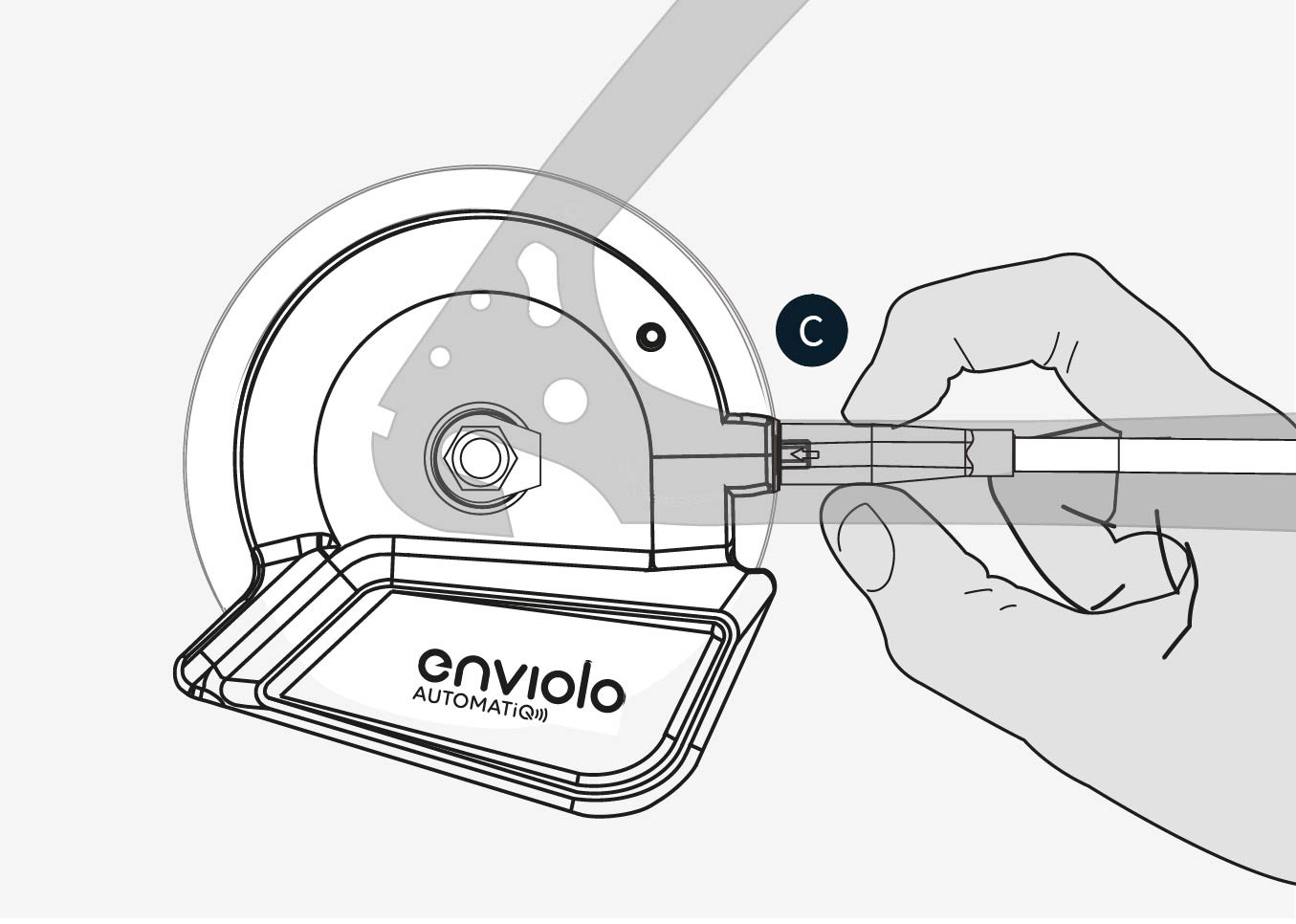

- Monteer ten slotte voorzichtig de voedingskabel door deze in de AUTOMATiQ-naafinterface (C) in te steken.
Volgende stappen
U zou nu een Enviolo Automatic op de eBike moeten hebben gemonteerd. De volgende stap hangt af van het volgende:
Nieuwe interface - upload nieuwe configuratie
Upload een nieuwe configuratie als u:
- Een nieuwe Enviolo Automatic heeft geïnstalleerd;
- Een Enviolo Automatic hergebruikt op een ander eBike model;
- Een frisse configuratie-installatie wilt.
Volgende stappen:
- Ontvang een configuratie QR: Genereer een QR-code om de Enviolo Automatic (AutomatiQ) te configureren
- Zie configuratiestappen: Hoe de Enviolo Automatic (AutomatiQ) te configureren met de Enviolo app
Hergebruikte interface - ga door naar kalibratie
Ga door naar kalibratie als u een gebruikte Enviolo Automatic opnieuw hebt geïnstalleerd op hetzelfde eBike model als voorheen. De configuratie zou hetzelfde moeten zijn. De interface hoeft nu alleen nog te kalibreren om te werken.
Enviolo Automatic automatische kalibratie
Automatische kalibratie is de beste manier om de Enviolo Automatic te kalibreren – beschikbaar sinds firmwareversie R48 en V10. Ga naar het volgende om uw firmware bij te werken: Hoe je de Enviolo Automatic met de nieuwste firmwareversie bijwerkt
Automatische kalibratie houdt het systeem geoptimaliseerd
Als je systeem up-to-date is – nieuwste app en firmware – zal de Enviolo Automatic passief kalibreren tijdens het rijden. Dit is de beste manier om je systeem geoptimaliseerd te houden.
Enviolo Automatic handmatige kalibratie
Handmatige kalibratie van de Enviolo Automatic is alleen vereist wanneer u oudere firmwareversies (pre-firmware R48 en V10) gebruikt en na een van het volgende:
- Na de eerste montage van de e-bike.
- Wanneer de automatische naafinterface voor onderhoudsdoeleinden werd verwijderd.
- Wanneer het systeem niet goed werkt.
Handmatige kalibratie gidsen
| Via Enviolo | Via het e-Bike systeem |
|---|---|
