Soms lopen naven vast en draait het wiel niet goed. Dit artikel legt uit hoe je dit probleem oplost bij een 135mm naaf met massieve as, met oplossingen voor zowel AUTOMATiQ (AHI) als handmatige (MHI) naafinterfaces.

Achterwaartse compatibiliteit

Deze handleiding is compatibel met legacy 135mm naven met massieve as (Commercial/CO, Sportive/SP, Cargo/CA, N360, N380, N380SE).

Probleemdiagnose

Inspecteer de naaf. Volg deze handleiding als je het volgende vaststelt:

• De naaf of het wiel draait niet of niet goed rond.
• De CVP lijkt vast te zitten in het middenbereik of het overbrengingsbereik lijkt beperkt.
• De naaf lijkt vast te zitten in volledige overdrive (hoge overbrengingsverhouding) of volledige underdrive (lage overbrengingsverhouding).

Oplossing

Voor een naaf die vastzit in het middenbereik:

• Als de naaf jonger is dan 2 jaar, retourneer de naaf via het garantieaanvraagformulier. Enviolo-naven zijn gesloten systemen en moeten worden teruggestuurd voor nadere inspectie.

Voor een naaf die vastzit in volledige overdrive of volledige underdrive.

• Je moet de naaf deblokkeren met behulp van een combinatietang. De procedure is afhankelijk van het transmissiesysteem dat je hebt – AutomatiQ of Manual.
• Kies hieronder het transmissiesysteem en volg de stappen:

AutomatiQ

Fietsen met een AUTOMATiQ-naafinterface (AHI):

1. Demonteer het AHI-uitgeruste wiel uit het fietsframe.
2. Demonteer de AUTOMATiQ-naafinterface van het wiel.
3. Ontgrendel de naaf met behulp van een combinatietang.
   Zie de gedetailleerde instructies hieronder
4. Monteer de AUTOMATiQ-naafinterface opnieuw op het 135mm wiel.
   Zie gedetailleerde instructies
5. Monteer het AHI-uitgeruste wiel opnieuw in het 135mm fietsframe.
   Zie gedetailleerde instructies
6. Kalibreer de AHI met de AUTOMATiQ-app.
   Zie gedetailleerde instructies

Handmatig

Fietsen met een handmatige naafinterface (MHI):

1. Demonteer het MHI-uitgeruste wiel uit het fietsframe.
2. Demonteer de AUTOMATiQ-naafinterface van het wiel.
3. Ontgrendel met behulp van een combinatietang.
   Zie de gedetailleerde instructies hieronder
4. Reset de 135mm naaf naar volledige overdrive.
   Zie gedetailleerde instructies
5. Monteer de handmatige naafinterface opnieuw op het 135mm wiel.
   Zie gedetailleerde instructies
6. Monteer het MHI-uitgeruste wiel opnieuw in het 135mm fietsframe.
   Zie gedetailleerde instructies

De naaf ontgrendelen met een combinatietang

Video-instructies

Gereedschap

• Combinatietang
• Bankschroef

Ontgrendelinstructies

1. Klem het wiel met de platte kanten van de linker as in een bankschroef.
2. Gebruik een combinatietang om de schakelstift vast te houden.

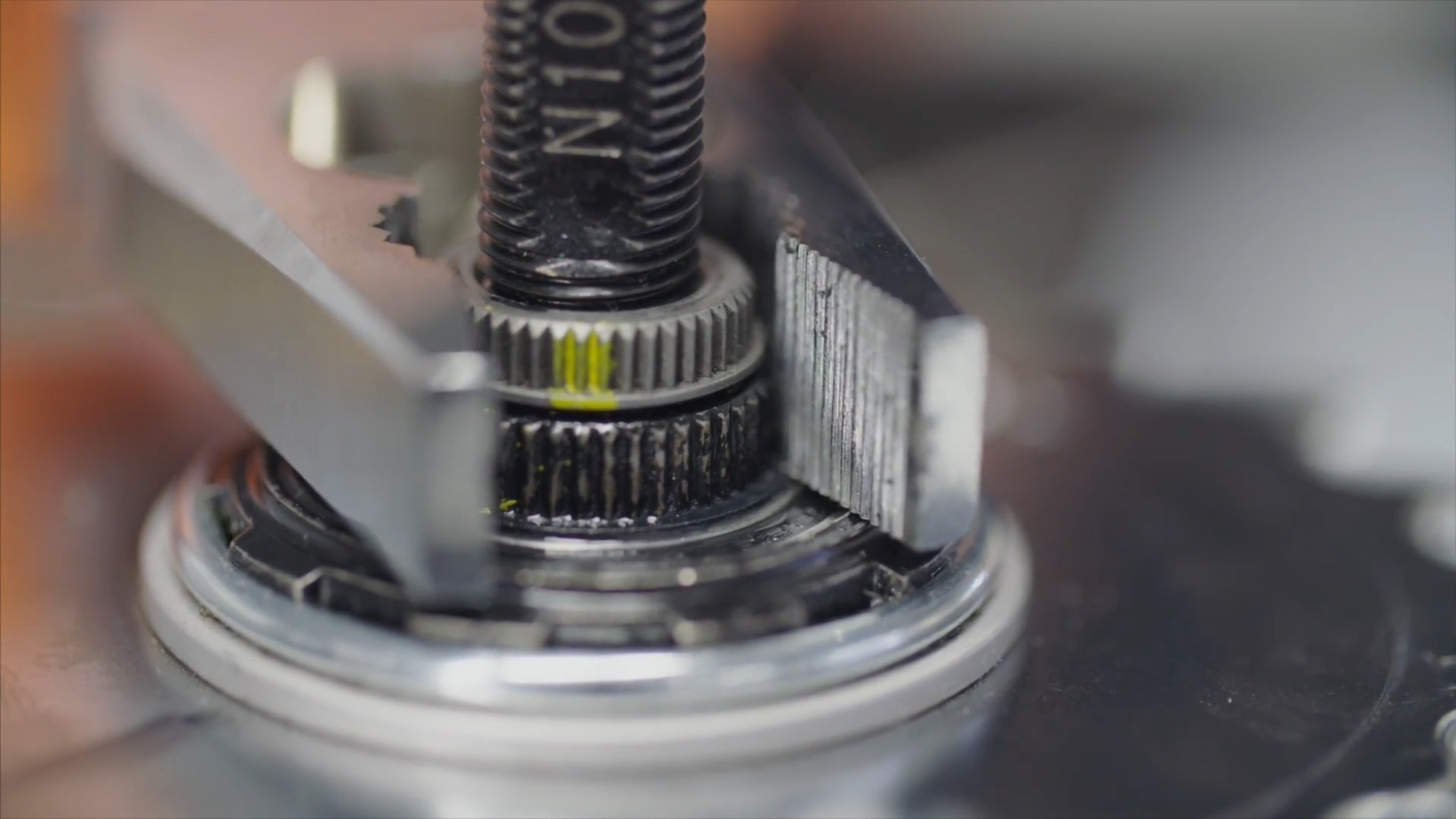

   • Het onderdeel van de schakelstift is de getande moer die het dichtst bij de naaf zit (zie foto hieronder).
   • Wees zeer voorzichtig om de schakelstift niet te beschadigen.
3. Draai het wiel met de klok mee.
4. Draai terwijl het wiel draait voorzichtig de schakelstift met behulp van de combinatietang:
   • Vast in hoge versnelling - draai de schakelstift met de klok mee.
   • Vast in lage versnelling - draai de schakelstift tegen de klok in.

Wees voorzichtig bij het ontgrendelen van de naaf

Wees bij het gebruik van de tang voorzichtig om de schakelstift niet te beschadigen. Anders is het later onmogelijk om de naafinterface te monteren. De schakelstift is één van de twee getande moeren, namelijk degene die het dichtst bij de naaf zit.

Je wiel is klaar voor gebruik

Als je de bovenstaande stappen succesvol volgt, zou de naaf ontgrendeld moeten zijn en zou de fiets weer soepel moeten rijden.

Als het probleem aanhoudt, neem contact op met support.
