Ce guide vous aidera à assembler les anneaux magnétiques et le pignon du moyeu sur votre roue de vélo.
Anneaux magnétiques pour moyeu et pour pignon

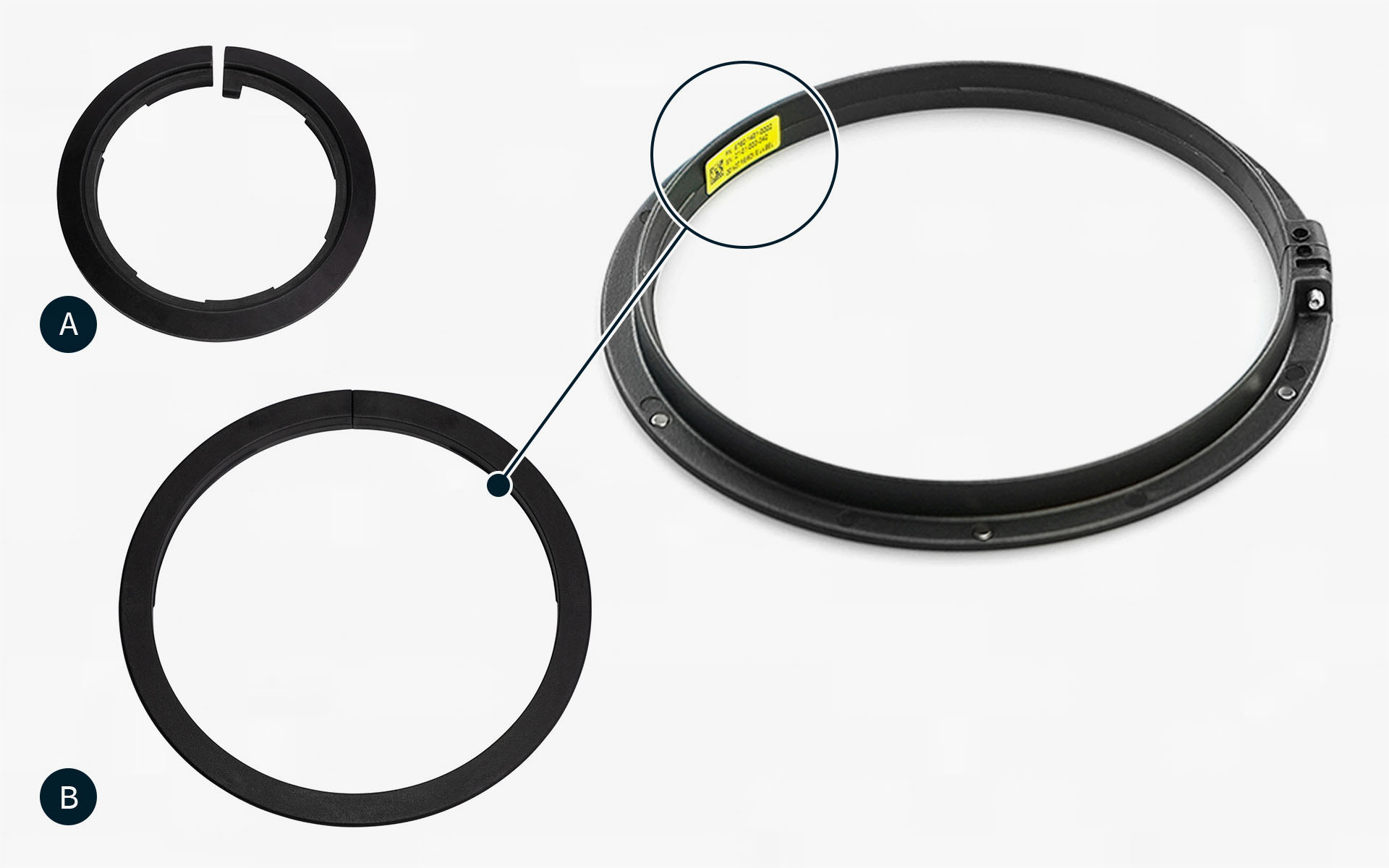

Les systèmes enviolo AUTOMATiQ sont livrés avec un anneau magnétique pour pignon (A) qui doit être fixé sur le jonc du pignon. Les douze aimants de l'anneau fournissent une cadence de pédalage au système AUTOMATiQ.
De plus, les systèmes AUTOMATiQ nécessitent un anneau magnétique pour le moyeu (B) qui doit être fixé sur le moyeu d'engrenage interne et affleurer le couvercle du moyeu d'engrenage interne. Six aimants de l'anneau magnétique fournissent la vitesse du vélo électrique pour le système AUTOMATiQ.
Vous devrez assembler les deux pour que le système fonctionne.
Instructions vidéo
Instructions étape par étape
Outils
- Clé Allen 2,5mm
- Anneau magnétique pour pignon
- Anneau magnétique pour moyeu, en fonction du moyeu :
- Tous les moyeux sauf le moyeu Urban
- Seulement pour le URBAN
Instructions d'assemblage
Assembler l'anneau magnétique pour pignon

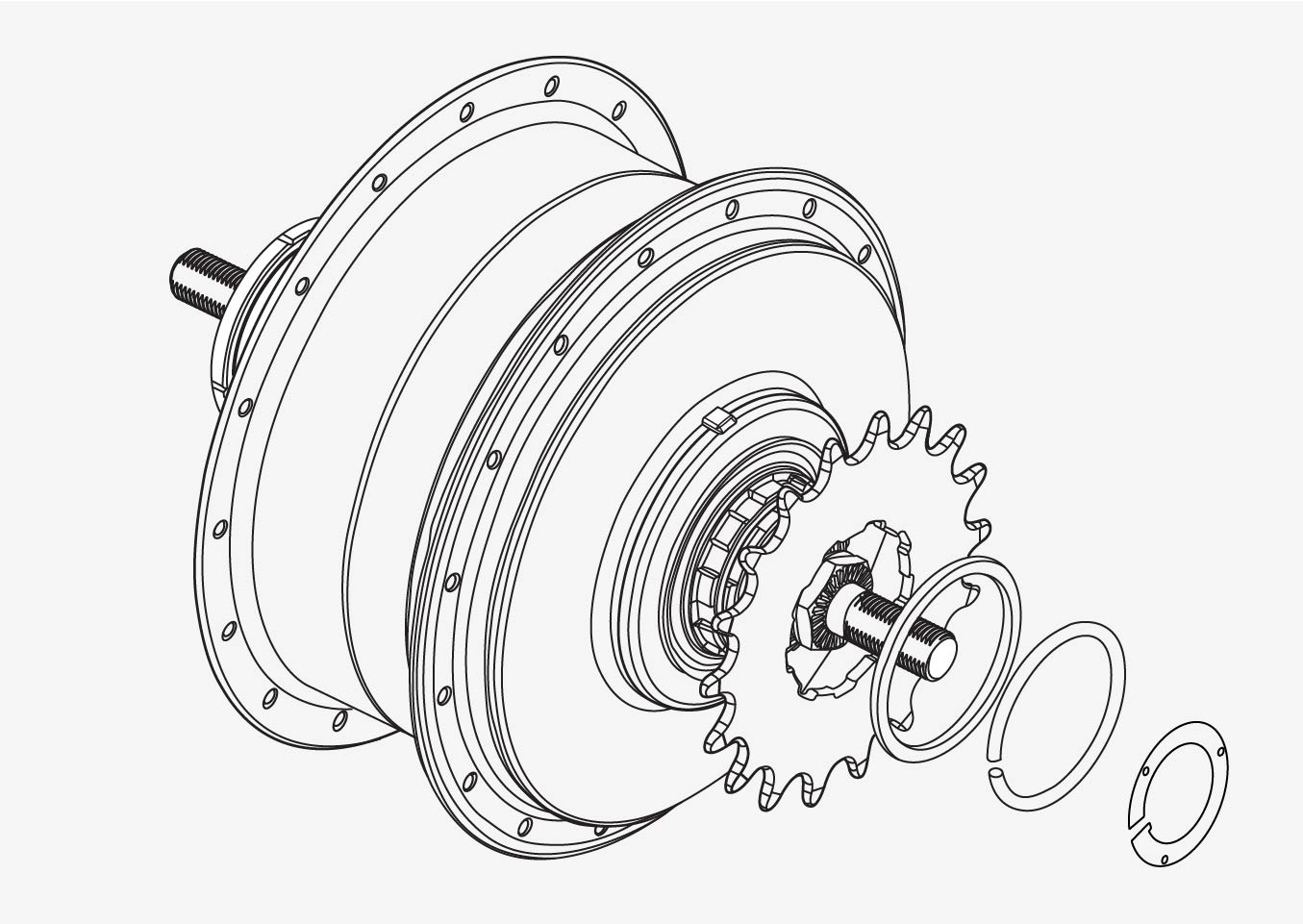

- Placer le pignon sur le moyeu.
- Placez l'entretoise de pignon (passer si vous avez un pignon Gates).
- Placer l'anneau d'arrêt.

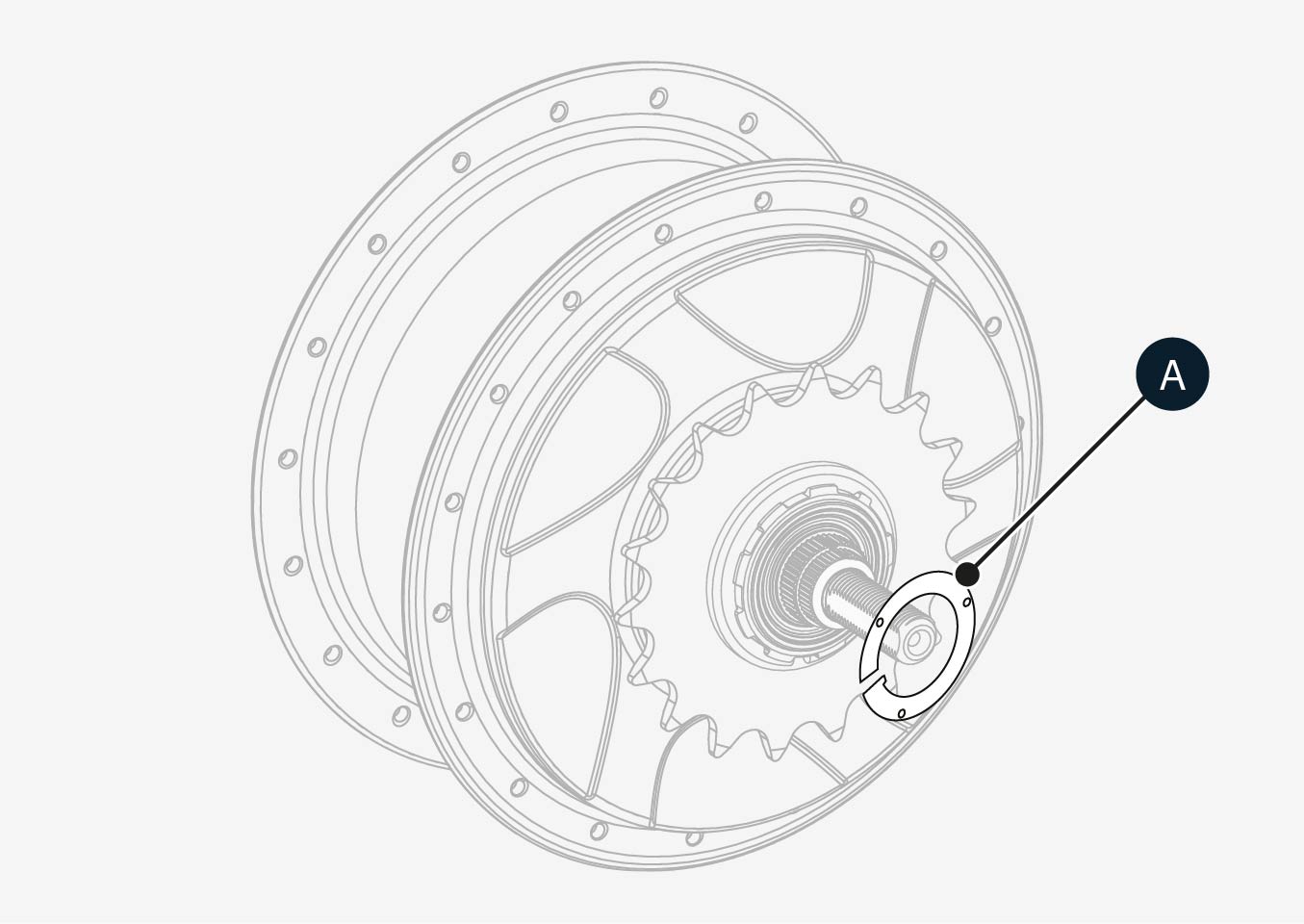

- Installer l'anneau magnétique pour pignon par dessus l'anneau d'arrêt du pignon (A).
- Veillez à ce que les aimants soient orientés vers le pignon.
- S'assurer que la "dent" de l'anneau magnétique du pignon s'aligne sur l'ouverture du jonc du pignon.
Assembler l'anneau magnétique de moyeu

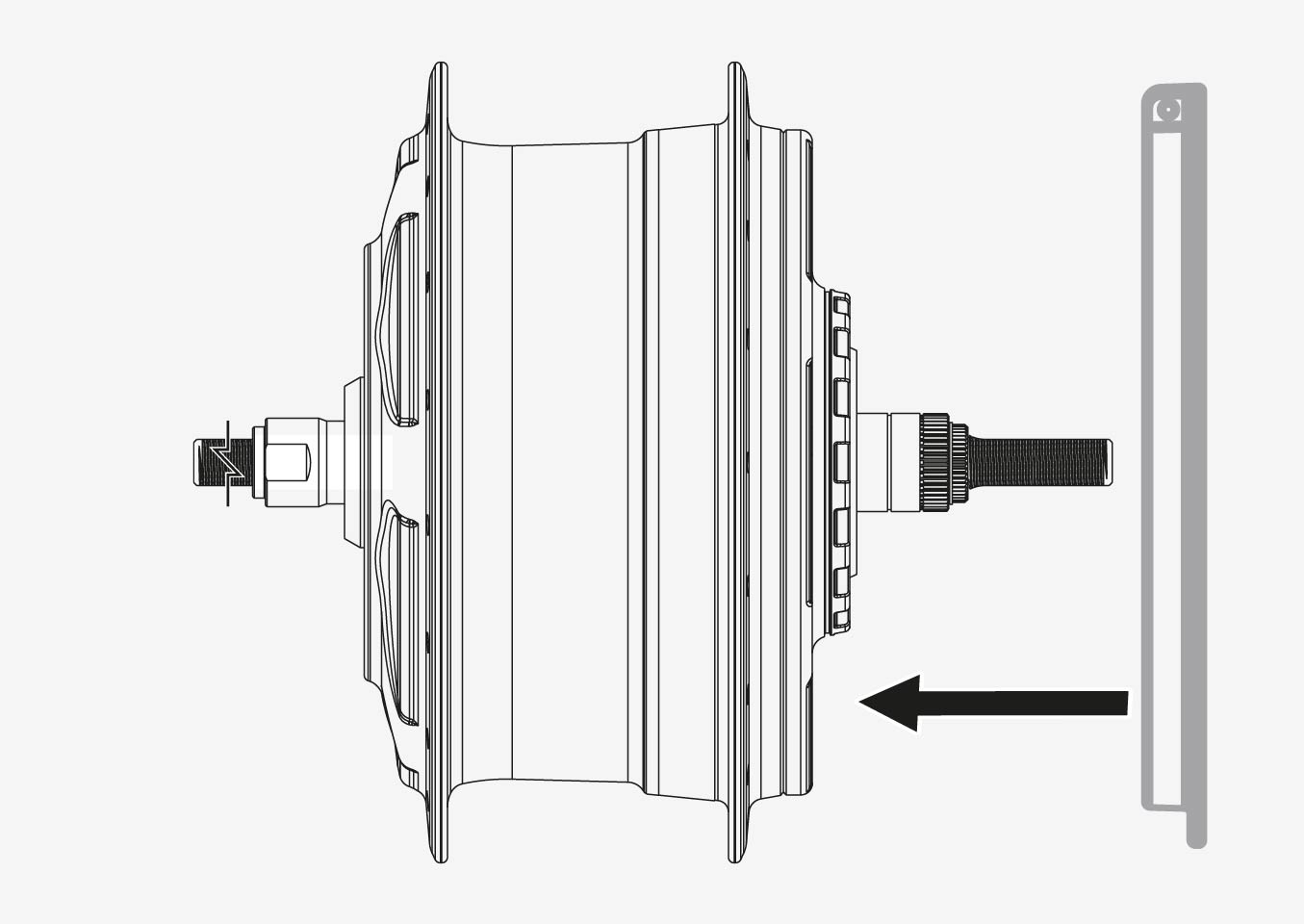

- Installer l'anneau magnétique de moyeu sur le côté droit du moyeu.
- Fixer l'anneau magnétique à l'aide de la fixation fournie (D).
- Il se peut que la fixation doive être dévissée pour permettre le montage initial.
- L'anneau magnétique doit être orienté vers l'extérieur de la bride de plus grand diamètre et vers l'intérieur de la fixation.

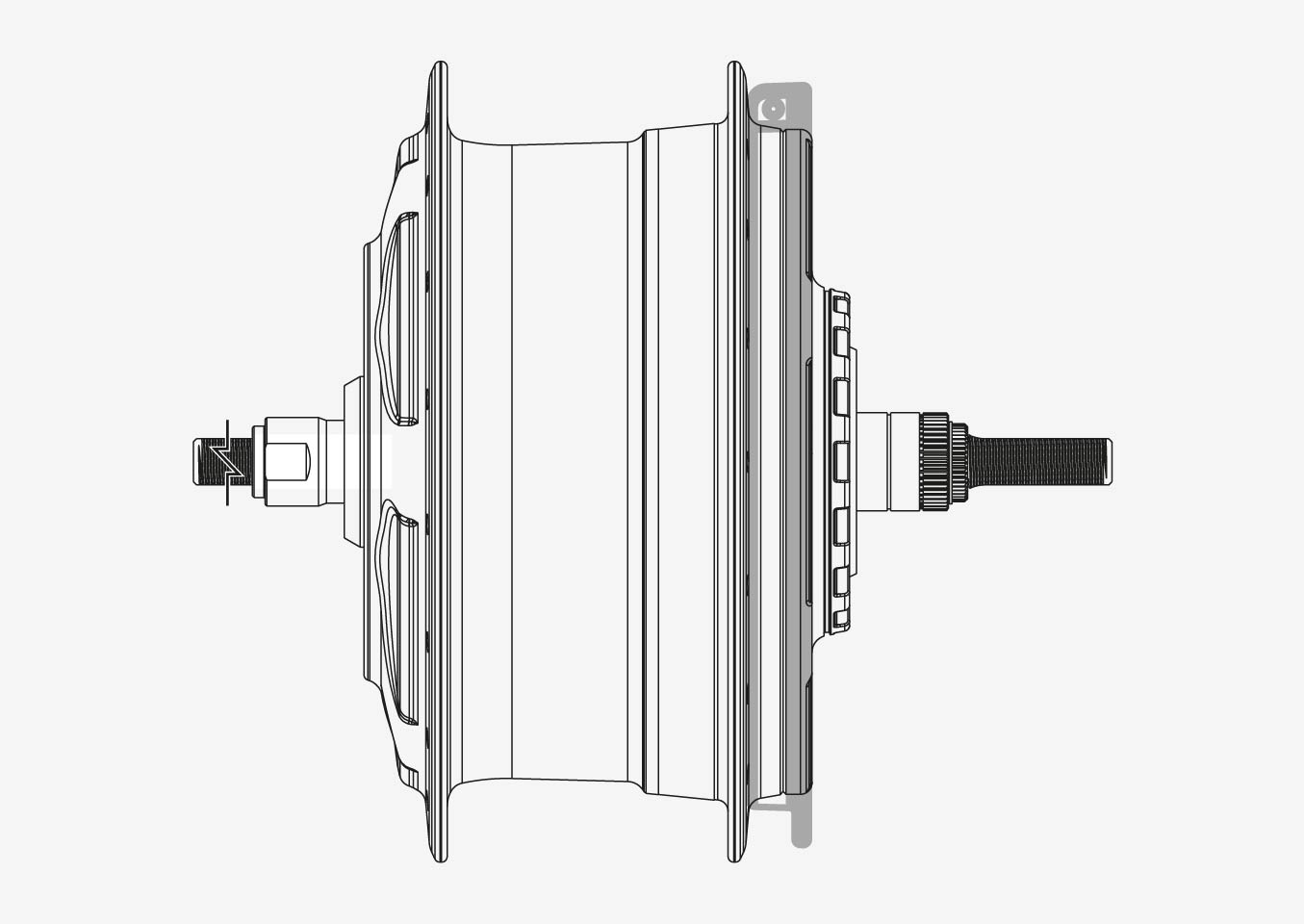

- L'anneau magnétique ne doit pas trop dépasser et doit être aligné sur la surface plane du moyeu (comme indiqué ci-dessous).
- Serrer la fixation à 1,0 Nm (9 in-lbs).
- Assurez-vous que le point de fixation ne se trouve pas sur l'un des rayons extérieurs.
Passer au guide suivant
Si vous avez bien suivi toutes les étapes, vos anneaux magnétiques sont désormais montés. Ensuite, vous devez assembler l'interface AUTOMATIQ pour moyeu :
