In deze retrofit-handleiding wordt uitgelegd hoe je een optionele CliQ Pro-controller correct monteert en koppelt aan je nieuw gemonteerde Enviolo Automatic-interface. Dit is onderdeel van een serie van 5 retrofit-handleidingen voor het installeren van de nieuwe Enviolo Automatic.

Overzicht van de retrofit-handleidingen

Lijst van alle retrofit-handleidingen voor Enviolo Automatic 3 (AutomatiQ), per onderdeel:

• Introductie - Opties voor montage van de naafinterface
  • Deel 1.A - Montage vanaf Automatic+ of Harmony H|sync
  • Deel 1.B - Montage vanaf Automatic of Harmony
  • Deel 1.C - Montage vanaf Manual
• Deel 2 - Montage van het achterwiel
• Deel 3 - Configuratie
• Deel 4 - Kalibratie
• Deel 5 - CliQ-controller (optioneel)

Stapsgewijze instructies

1 - De controller monteren

Gereedschap

• Torx T20-sleutel

Montage-instructies

1. Monteer de rechterhandgreep en remhendel op het stuur volgens de instructies van de fabrikant.
2. Schuif de klem over het stuur.
3. Plaats de controller zo dat de knop iets lager zit en comfortabel met de duim kan worden bediend.
   • De enviolo CLiQ Pro-controller kan aan de rechter- of linkerkant van het stuur worden gemonteerd.
4.  Draai deze vast met een Torx T20 tot 1 Nm.

2 - De controller koppelen

Video

Koppelingsinstructies

1. Schakel je aandrijfsysteem in.
2. Houd op de Automatic-interface de witte knop ongeveer 3 seconden ingedrukt totdat deze blauw begint te knipperen. Dit geeft aan dat de interface zich in de koppelingsmodus bevindt.

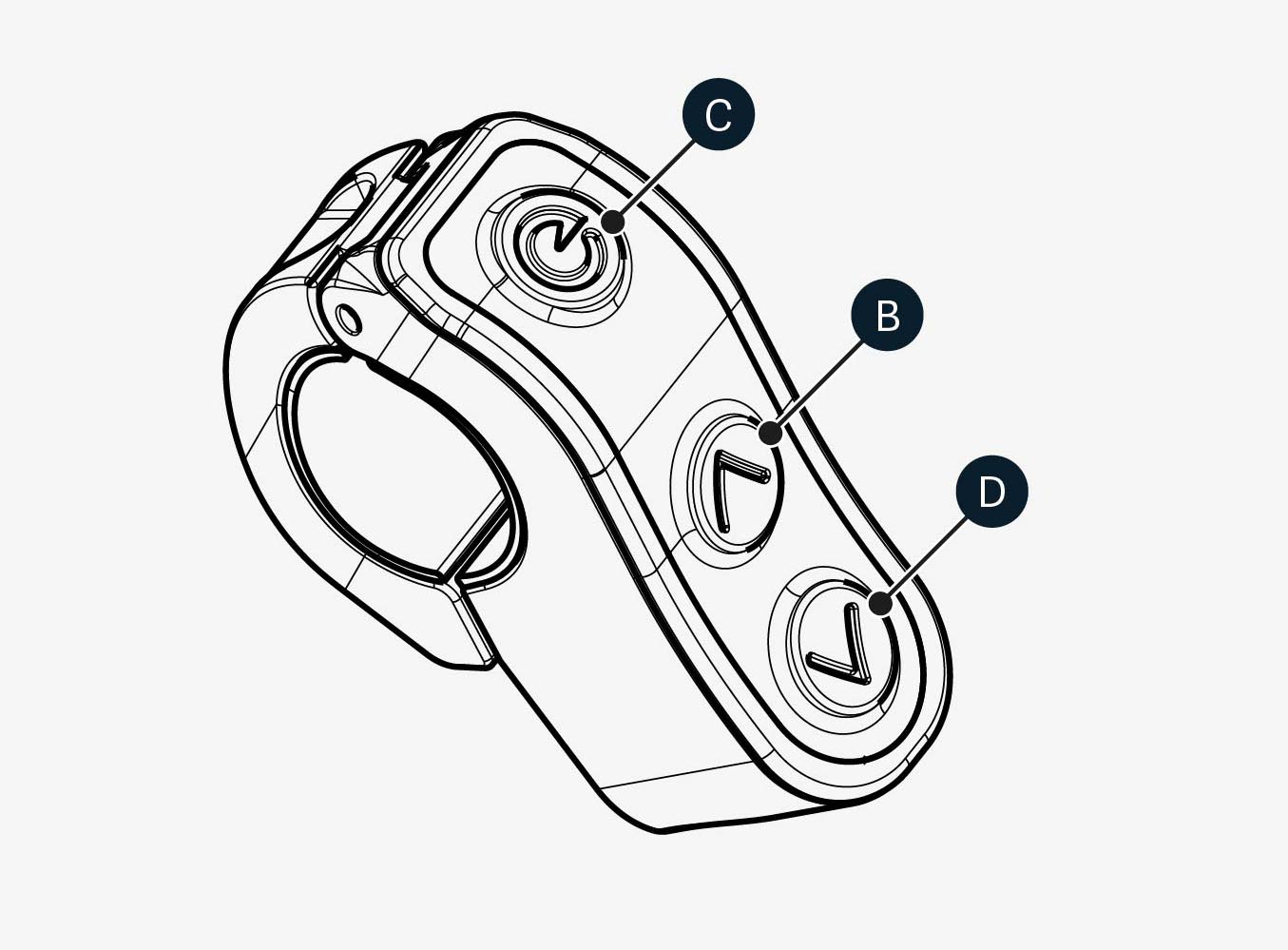

3. Schakel de controller in en houd de aan-uitknop (C) ingedrukt totdat een blauwe led begint te knipperen. Dit geeft aan dat de controller zich in de koppelingsmodus bevindt.
   • Als de controller niet wordt ingeschakeld en een batterij nodig heeft, gebruik dan een munt en plaats een CR1/3N.
4. De CliQ Pro zou nu met de Automatic-interface moeten worden gekoppeld.
   • Wanneer de led van de controller uitgaat, is deze gekoppeld.
   • Je kunt de verbinding ook bevestigen als er een witte led gaat branden wanneer je op omhoog (B) of omlaag (D) drukt.
   • Als de led van de controller blijft knipperen, is deze niet verbonden en zoekt de controller nog steeds naar een verbinding.

Batterij

De CliQ Pro gebruikt een standaard CR1/3N-batterij. De batterij van de controller kan eenvoudig met een munt worden vervangen.

De controller gebruiken

Met een nieuw gemonteerde CliQ-controller kun je tijdens het rijden de trapfrequentie van je Enviolo Automatic aanpassen.

Bedieningsmodi

Je kunt via de Enviolo-app wisselen tussen AUTO- en HANDMATIG schakelen.

• AUTO – de Enviolo Automatic past de trapfrequentie intelligent aan de rit aan. Hiermee wordt de CliQ-controller of het geïntegreerde systeem (bijvoorbeeld BOSCH) ingesteld om de gewenste trapfrequentie aan te passen.
• HANDMATIG – de Enviolo Automatic-interface bootst een versnellingsnaaf met 9 versnellingen na. Hiermee wordt de CliQ-controller of het geïntegreerde systeem ingesteld om de trapfrequentie handmatig aan te passen door 9 versnellingen na te bootsen.

De Enviolo-app downloaden

• Android 8 of hoger - Downloaden via Google Play Store
• iOS 13 of hoger - Downloaden via Apple App Store

Lees dit artikel voor meer informatie over het gebruik van de Enviolo-app.

De Enviolo Automatic werkt het best in de AUTO-modus

De Enviolo Automatic is een intelligent systeem dat je instelt en daarna met rust laat – stel eenvoudig je gewenste trapfrequentie (trappersnelheid) in, waarna de interface zich automatisch aanpast aan de omstandigheden van de fietser. Wanneer je de Enviolo Automatic instelt op de AUTO-modus, kun je de CliQ-controller gebruiken om de gewenste trapfrequentie aan te passen.
