Dit retrofit-artikel legt uit hoe je het achterwiel op de juiste manier op je e-bike monteert, nadat het wiel is voorzien van een AUTOMATiQ interface.

Dit maakt deel uit van een serie van 5 retrofit-artikelen voor het monteren van de nieuwe AUTOMATiQ.

Retrofit index

Lijst van alle AUTOMATiQ retrofit artikelen, per deel:

• Intro - Assemblageopties van de interface
  • Deel 1.A - Huidige systeem is Automatic+ of Harmony H|sync
  • Deel 1.B - Huidige systeem is Automatic of Harmony
  • Deel 1.C - Huidige systeem is handmatig
• Deel 2 - Assemblage achterwiel
• Deel 3 - AUTOMATiQ configuratie
• Deel 4 - AUTOMATiQ kalibratie
• Deel 5 - Optioneel CLiQ controller assemblage en koppeling

Montage opties achterwiel

We bieden instructies voor twee verschillende AUTOMATiQ achterwielmontages:

• A - 135mm vaste as
• B - 148mm modulaire as

Ga hieronder verder met de juiste gids voor jouw fietsframe.

Video-instructies

135mm vaste as

148mm modulaire as

Stapsgewijze instructies

A - Met een 135mm vaste as

Benodigdheden

• 15mm sleutel
• Momentsleutel
• 15mm dop
• 17mm dop (alleen voor Extreme)

Montage-instructies

1. Plaats het achterwiel in het frame.
   • Zorg ervoor dat de kabelboom en de hoofdconnector niet worden geblokkeerd of afgekneld

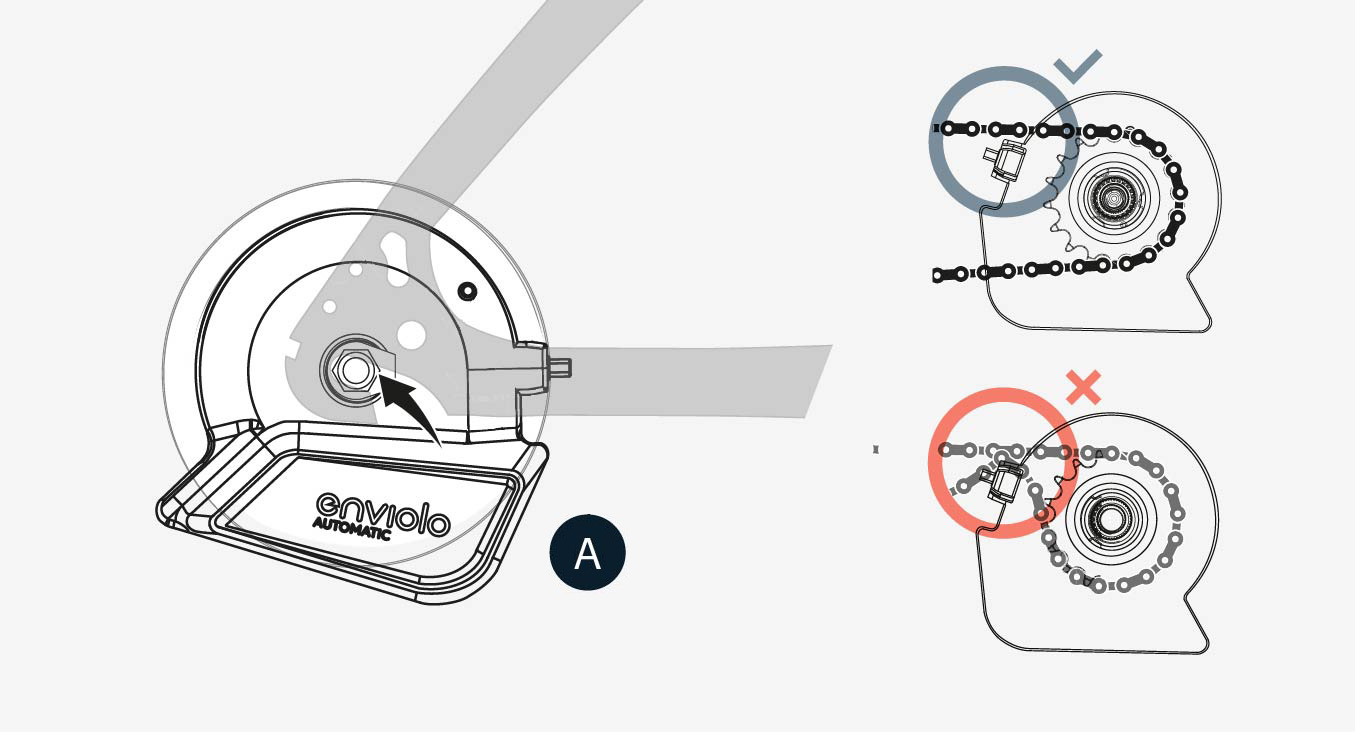

2. Leg de ketting achter de AUTOMATiQ naafinterface en op het tandwiel.
   • In sommige gevallen is het makkelijker om de ketting van het voorste tandwiel af te halen om de montage van het achterwiel te vergemakkelijken.
   • Zoek het uitsteeksel van de snelheidssensor op het achterwiel op de AUTOMATiQ interface.
   • De ketting mag bij het monteren van het wiel niet over deze sensor grijpen..

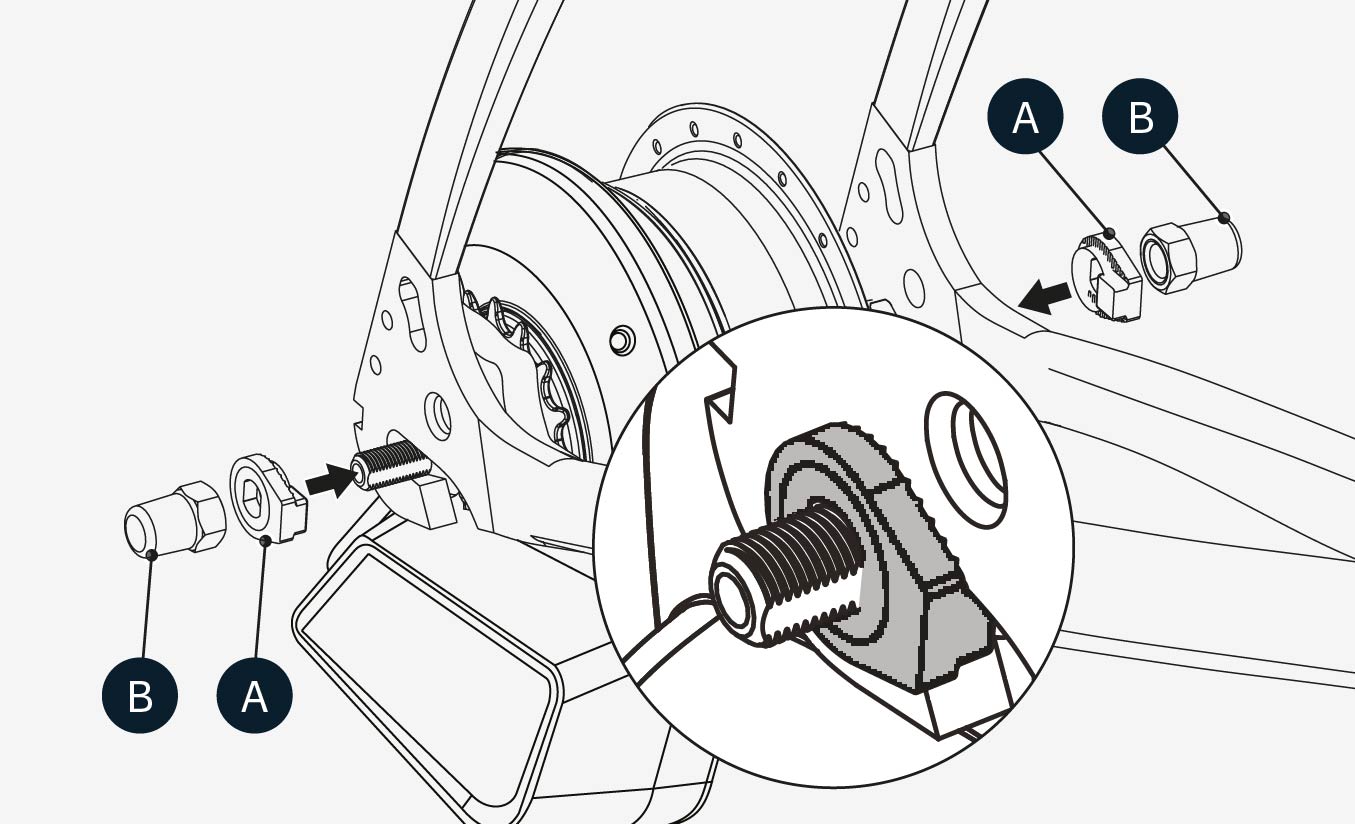

3. Schuif een niet-meedraaiende washer (A) op elk asuiteinde.
   • De vertanding van de niet-meedraaiende washer moet tegen de uitsparing van het frame aanliggen.
   • De rechthoekige nok moet in de uitsparing van het frame grijpen.
4. Monteer de asmoeren (B) en draai ze vast met 30-40Nm.

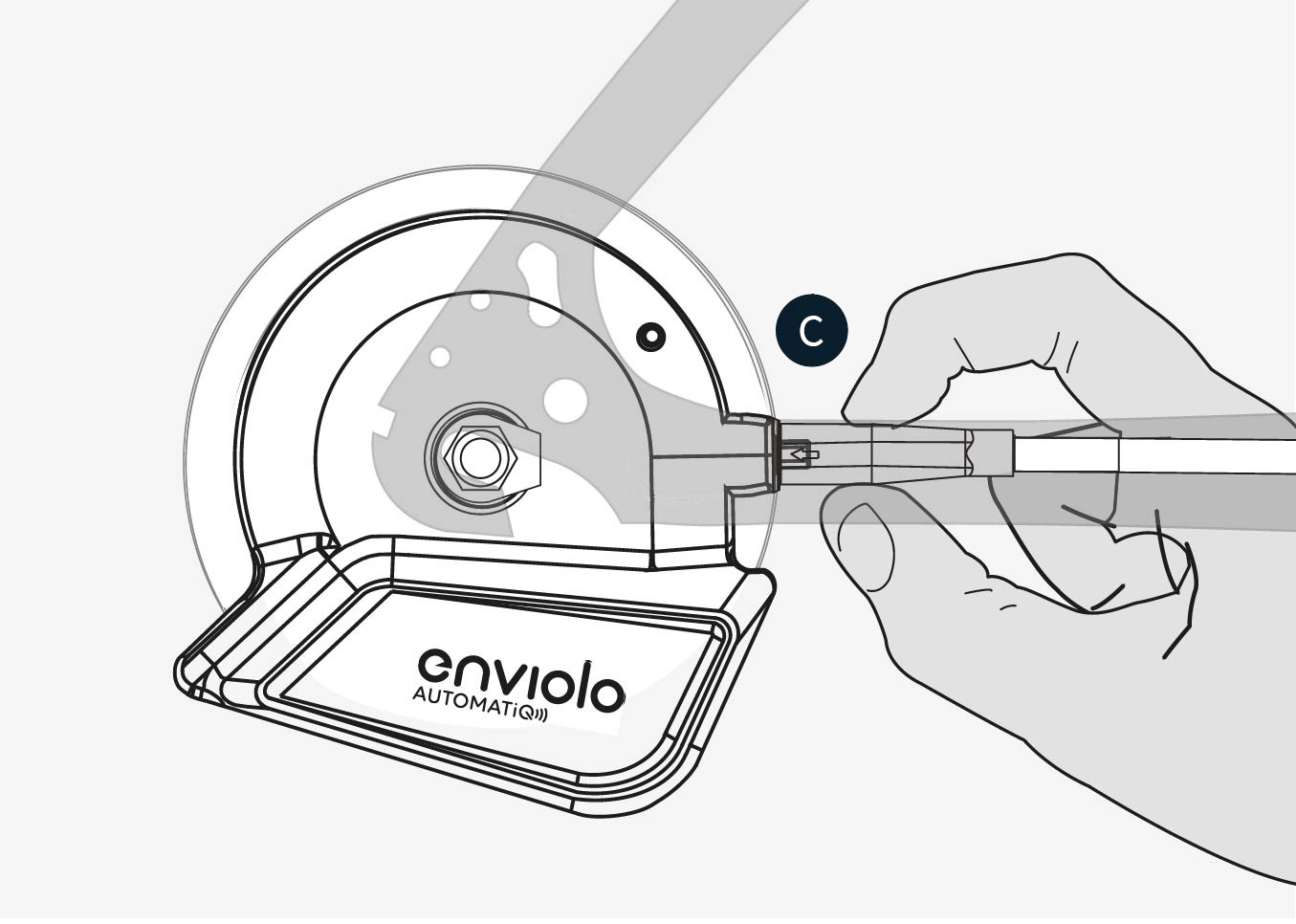

5. Tot slot, monteer de voedingskabel zorgvuldig door deze in de AUTOMATiQ interface (C) te steken.

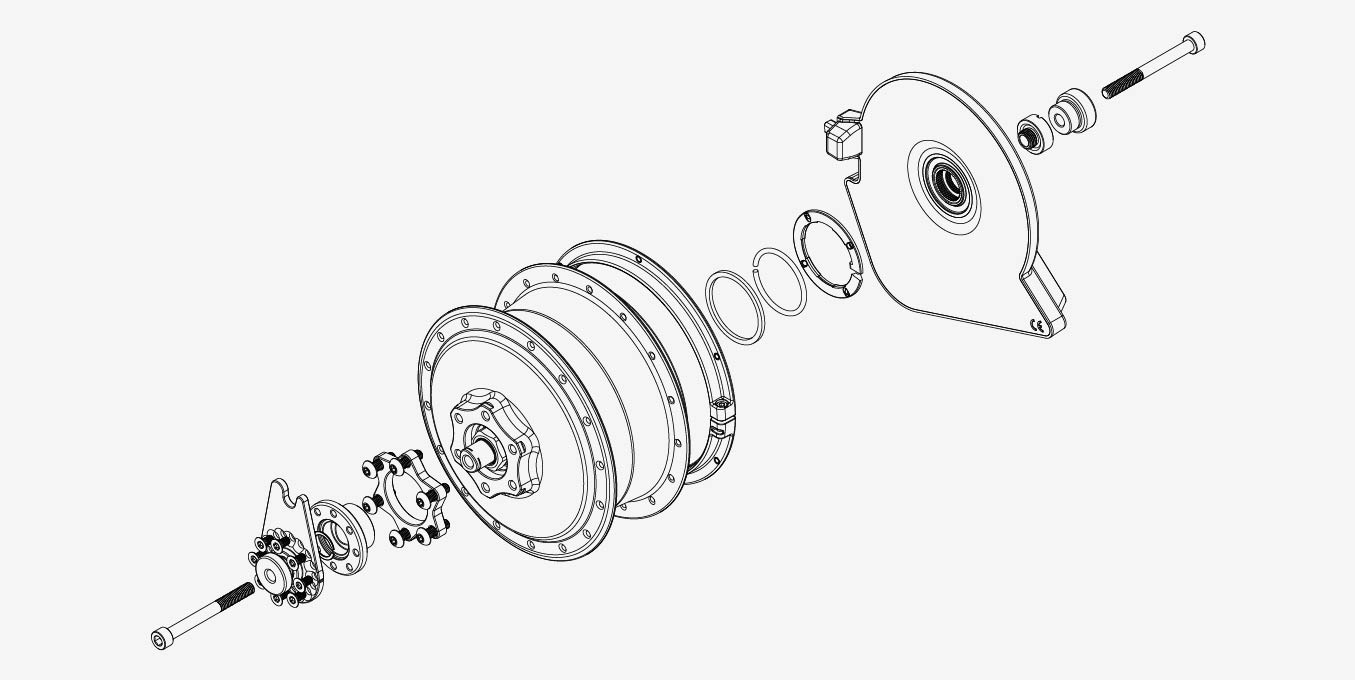

B - With a 148mm modular axle hub

Benodigdheden

• 15mm sleutel
• Momentsleutel
• 15mm dop
• 17mm dop (alleen voor Extreme)
• Inbus 5mm

Montage-instructies

1. Plaats de schijfrem op de naaf.
   • 148 mm-varianten vereisen een extra adapter die onder de rotor wordt geplaatst en moeten worden vastgezet met de langere bouten die bij de kit worden geleverd.

   • Draai de bouten vast zoals gespecificeerd door de fabrikant van de remschijven.
   • Sluit voor velgremmen de achterrem aan volgens de instructies van de fabrikant.
2. Plaats de torque-arm op de as en oriënteer hem in een hoek zodat hij in de nok op de remadapter of het uitvaleinde glijdt.
   • De kabelbehuizing moet in een rechte lijn de interface passen.
3. Plaats het achterwiel in het frame waarbij de adapter in de gleuf van het uitvaleinde of de schijfadapter schuift.
4. Monteer de linker- en rechteradapter en zet de as vast met de M6-bouten met 10-15Nm.
5. Controleer aan de rechterkant of de veerring tussen de naafinterface en de adapter is geplaatst.
6. Tot slotte, monteer de voedingskabel zorgvuldig door deze in de AUTOMATiQ interface (C) te steken.

Ga door naar de volgende stap

Ga door naar - Deel 3: Configureer de AUTOMATiQ interface
