Deze handleiding laat zien hoe je de Enviolo AutomatiQ handmatig kalibreert met een CLiQ-controller, wanneer de automatische interface een oudere firmwareversie heeft (R47 en V09 of ouder).

Update over automatische kalibratie

De nieuwste Enviolo AutomatiQ-firmware bevat automatische kalibratie (sinds versie R48 en V10). Dit is de beste manier om je systeem optimaal te houden. Om je Enviolo AutomatiQ bij te werken, zie dit artikel.

Wanneer moet er een kalibratie worden uitgevoerd?

De handmatige kalibratie van de Enviolo AutomatiQ is alleen nodig wanneer oudere firmwareversies (R47 en V09 of ouder) worden gebruikt en na een van de volgende gebeurtenissen:

• Na de eerste montage van de e-bike.
• Wanneer de AUTOMATiQ-naafaansluiting is verwijderd voor onderhoud.
• Wanneer het systeem niet goed werkt.

Stapsgewijze instructies

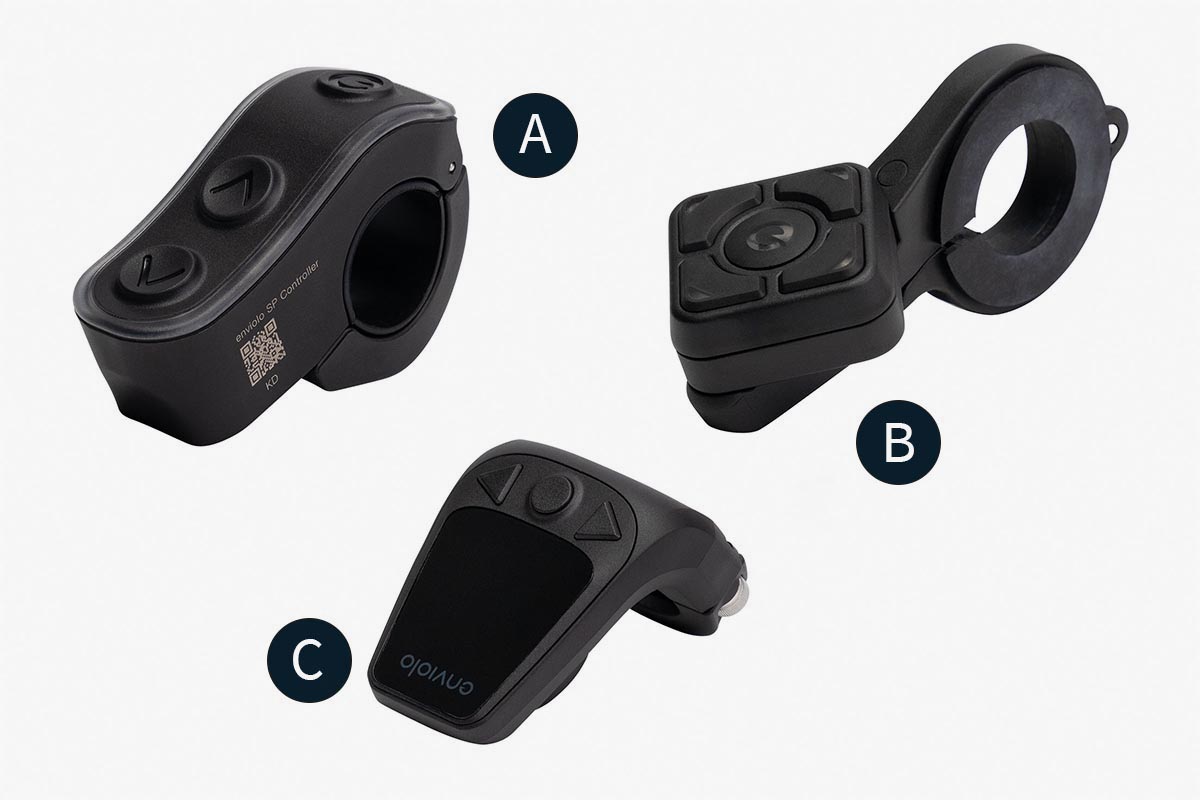

Er zijn 3 verschillende CLiQ-controllers. Volg de instructies voor jouw model:

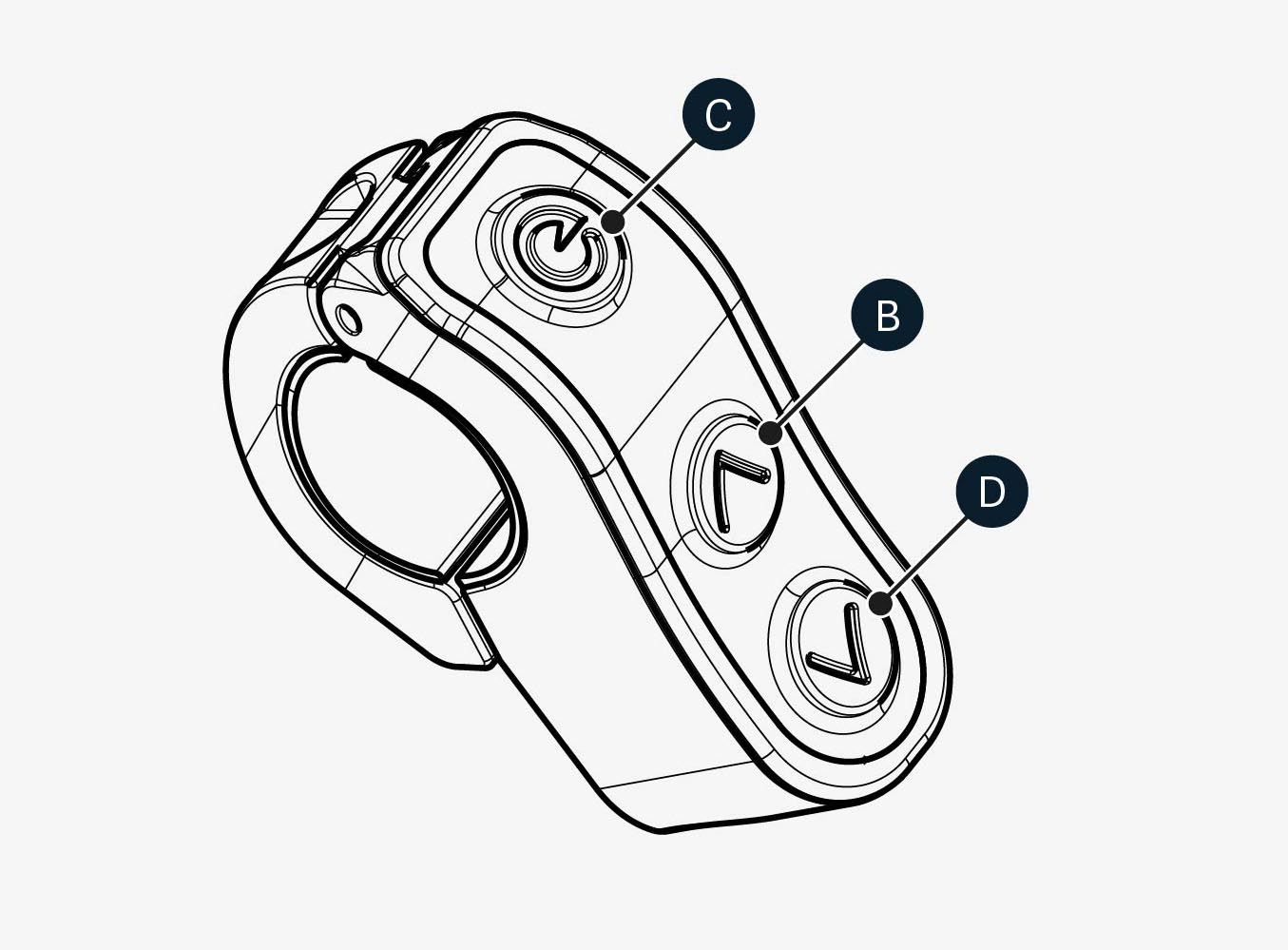

A - CLiQ Pro

Benodigdheden

• Een fiets met een reeds gemonteerde en gekoppelde CLiQ Pro.

Kalibratie-instructies

1. Zet het systeem aan.
2. Selecteer “geen motorondersteuning”.
3. Houd op de controller de MODE (1) en DOWN (3) knoppen 3 seconden ingedrukt totdat de achternaaf begint te schakelen, en laat daarna de knop los.
4. Trap lichtjes door tijdens het hele kalibratieproces (bij voorkeur op een standaard waarbij het achterwiel vrij is), terwijl het systeem meerdere keren schakelt van “laag” naar “hoog” en de kalibratie voltooit.
5. Wanneer de kalibratie geslaagd is, brandt het lampje op de controller 5 seconden continu groen.
   • Als de kalibratie mislukt, brandt het lampje 10 seconden continu rood. Probeer in dat geval de kalibratie opnieuw.
   • De kalibratie mag niet langer dan 20 seconden duren.

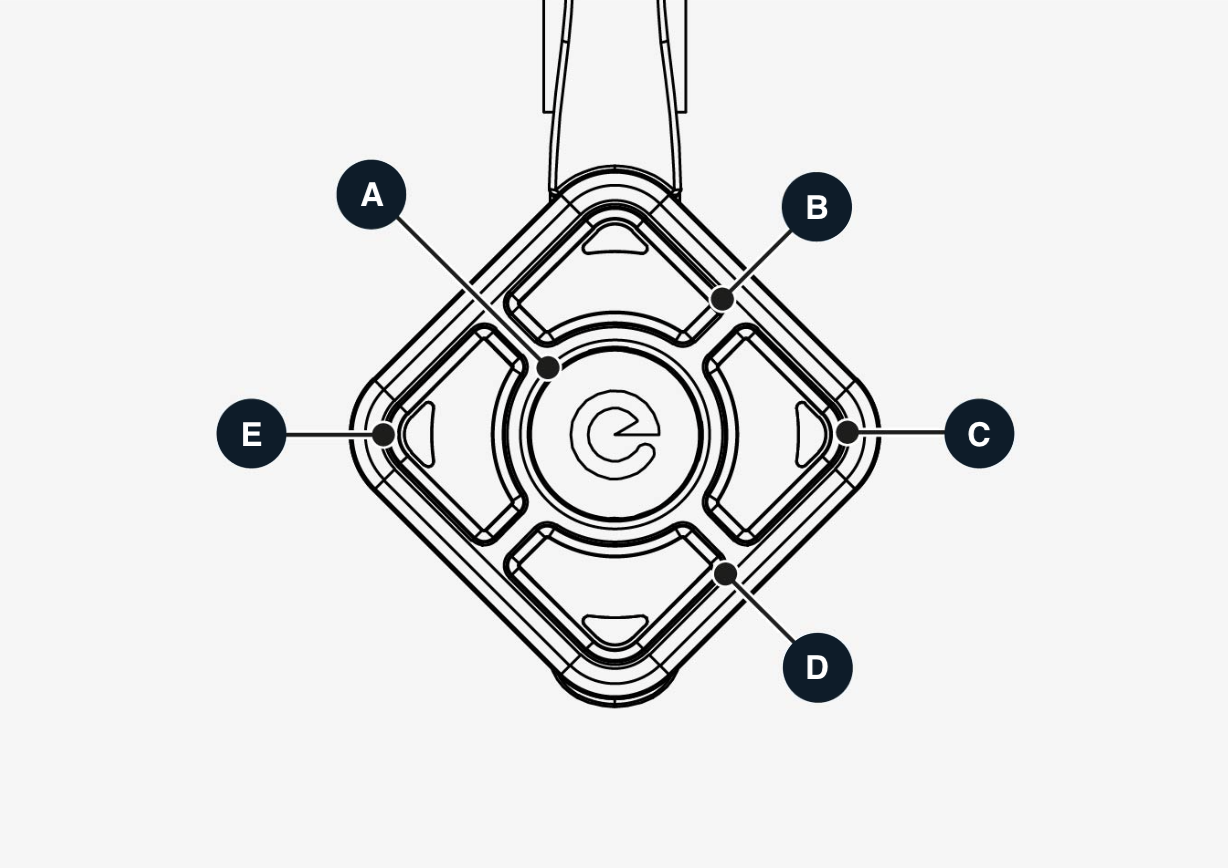

B - CLiQ Plus

Benodigdheden

• Een fiets met een reeds gemonteerde en gekoppelde CLiQ Plus.

Kalibratie-instructies

1. Zet het systeem aan.
2. Selecteer “geen motorondersteuning”.
3. Druk op de enviolo CA-controller (1) tegelijkertijd op de omhoog- en omlaagknoppen, houd deze 3 seconden ingedrukt totdat de achternaaf begint te schakelen, en laat dan los. Tijdens de kalibratie knippert het LED-licht wit.
4. Trap lichtjes door tijdens het hele kalibratieproces (bij voorkeur op een standaard waarbij het achterwiel vrij is), terwijl het systeem meerdere keren schakelt van “laag” naar “hoog” en de kalibratie voltooit.
5. Wanneer de kalibratie geslaagd is, brandt de CA-controller 5 seconden continu blauw.
   • Als de kalibratie mislukt, brandt de CA-controller 5 seconden continu rood. Probeer dan opnieuw.
   • De kalibratie mag niet langer dan 20 seconden duren.

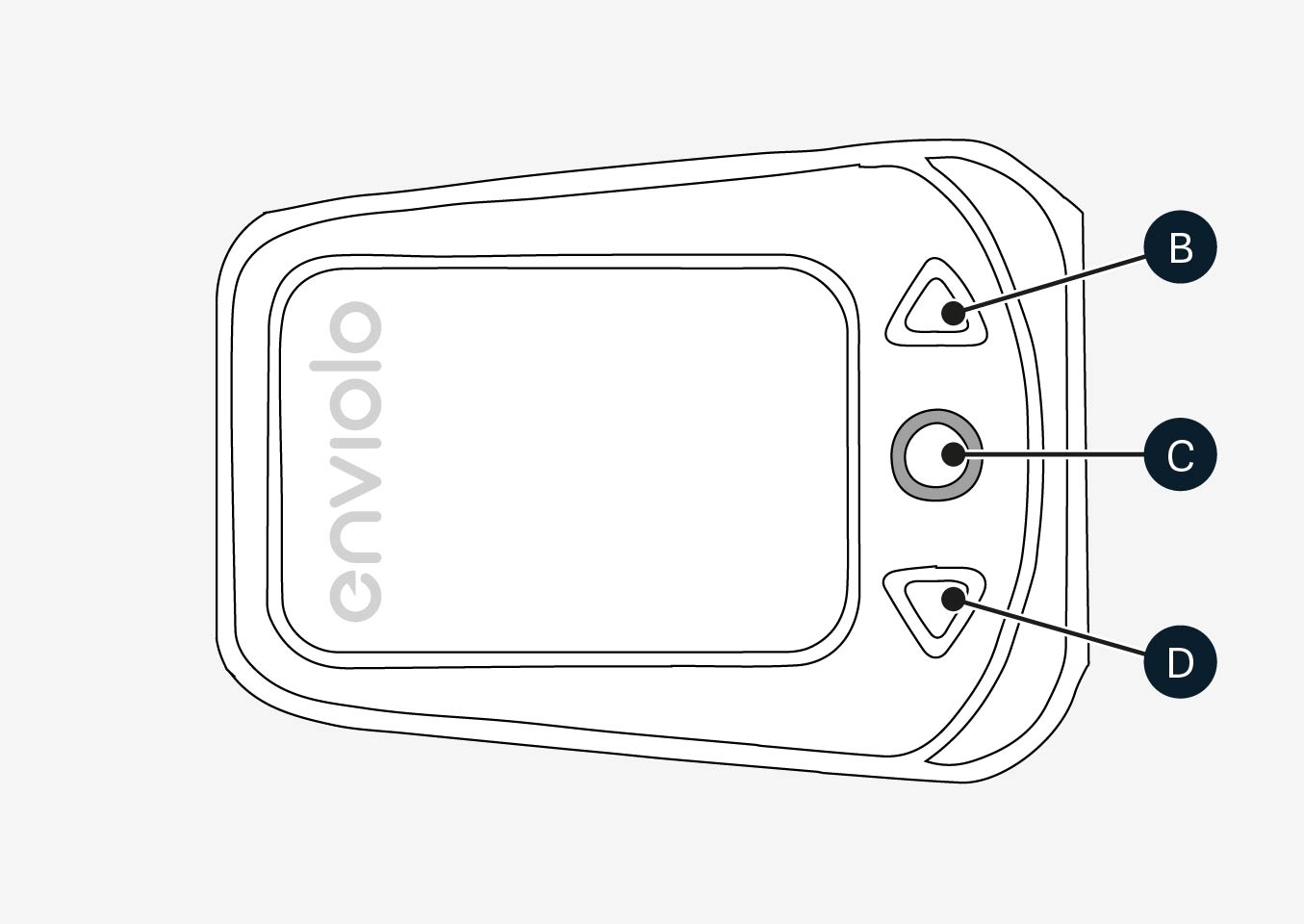

C - CLiQ Pure

Benodigdheden

• Een fiets met een reeds gemonteerde en gekoppelde CLiQ Pure.

Kalibratie-instructies

1. Zet het systeem aan.
2. Selecteer “geen motorondersteuning”.
3. Trap lichtjes door tijdens het hele kalibratieproces (bij voorkeur op een standaard waarbij het achterwiel vrij is).
4. Druk op de controller (1) de middelste knop 3 seconden in totdat de achternaaf begint te schakelen, en laat daarna los.
5. Blijf lichtjes trappen terwijl het systeem meerdere keren schakelt van “laag” naar “hoog” en de kalibratie voltooit.
   • De kalibratie mag niet langer dan 20 seconden duren.

Kalibratie voltooid

Geniet van je rit! Als je alle stappen hebt gevolgd, is de e-bike klaar voor gebruik. Als je nog vragen hebt, neem dan gerust contact op met ons Supportteam.
