Diese Anleitung zur Nachrüstung erklärt, wie das Hinterrad an Ihrem E-Bike montiert wird, nachdem es mit einer Enviolo Automatic 3 (AutomatiQ)-Schnittstelle ausgestattet wurde. Dies ist Teil einer Serie von 5 Anleitungen zur Nachrüstung der neuen Enviolo Automatic.

Übersicht der Anleitungen zur Nachrüstung

Liste aller Anleitungen zur Nachrüstung der Enviolo Automatic 3 (AutomatiQ), nach Teilen gegliedert:

• Einleitung – Optionen für die Montage der Nabenschnittstelle
  • Teil 1.A – Montage von Automatic+ oder Harmony H|sync
  • Teil 1.B – Montage von Automatic oder Harmony
  • Teil 1.C – Montage von Manual
• Teil 2 – Montage des Hinterrads
• Teil 3 – Konfiguration
• Teil 4 – Kalibrierung
• Teil 5 – CliQ-Controller (optional)

Optionen für die Montage des Hinterrads

Wir bieten Anleitungen für zwei verschiedene Hinterradmontagen mit AUTOMATiQ an. Befolgen Sie die für Ihre Montage passende Anleitung:

• A – Nabe mit 135-mm-Vollachse
• B – Nabe mit 148-mm-Modulachse

Schritt-für-Schritt-Anleitung

A – Mit einer Nabe mit 135-mm-Vollachse

Video

Werkzeuge

• 15-mm-Schraubenschlüssel
• Drehmomentschlüssel
• 15-mm-Stecknuss, lang
• 17-mm-Stecknuss, lang (nur für Extreme-Nabe)

Montageanleitung

1. Setzen Sie das Hinterrad in den Rahmen ein.
   • Achten Sie darauf, den Kabelbaum und den Hauptstecker nicht zu behindern oder einzuklemmen.
2. Führen Sie die Kette um die Enviolo Automatic (AutomatiQ)-Nabenschnittstelle und auf das Ritzel.
   • In manchen Fällen ist es am einfachsten, die Kette vom vorderen Kettenblatt abzunehmen, um die Montage des Hinterrads zu erleichtern.
   • Suchen Sie den Ansatz für den Hinterradgeschwindigkeitssensor an der Enviolo Automatic-Schnittstelle.
   • Beim Einsetzen des Rads darf die Kette nicht an diesem Sensor hängen bleiben.
3. Schieben Sie jeweils eine Verdrehsicherungsscheibe (A) auf jedes Achsende.
   • Die Verzahnung der Verdrehsicherungsscheibe muss am Ausfallende des Rahmens anliegen.
   • Der rechteckige Ansatz muss in das Ausfallende des Rahmens greifen.
4. Bringen Sie die Achsmuttern (B) an und ziehen Sie sie mit 30–40 Nm fest.
5. Montieren Sie abschließend vorsichtig das Stromkabel, indem Sie es in die Enviolo Automatic-Schnittstelle (C) einstecken.

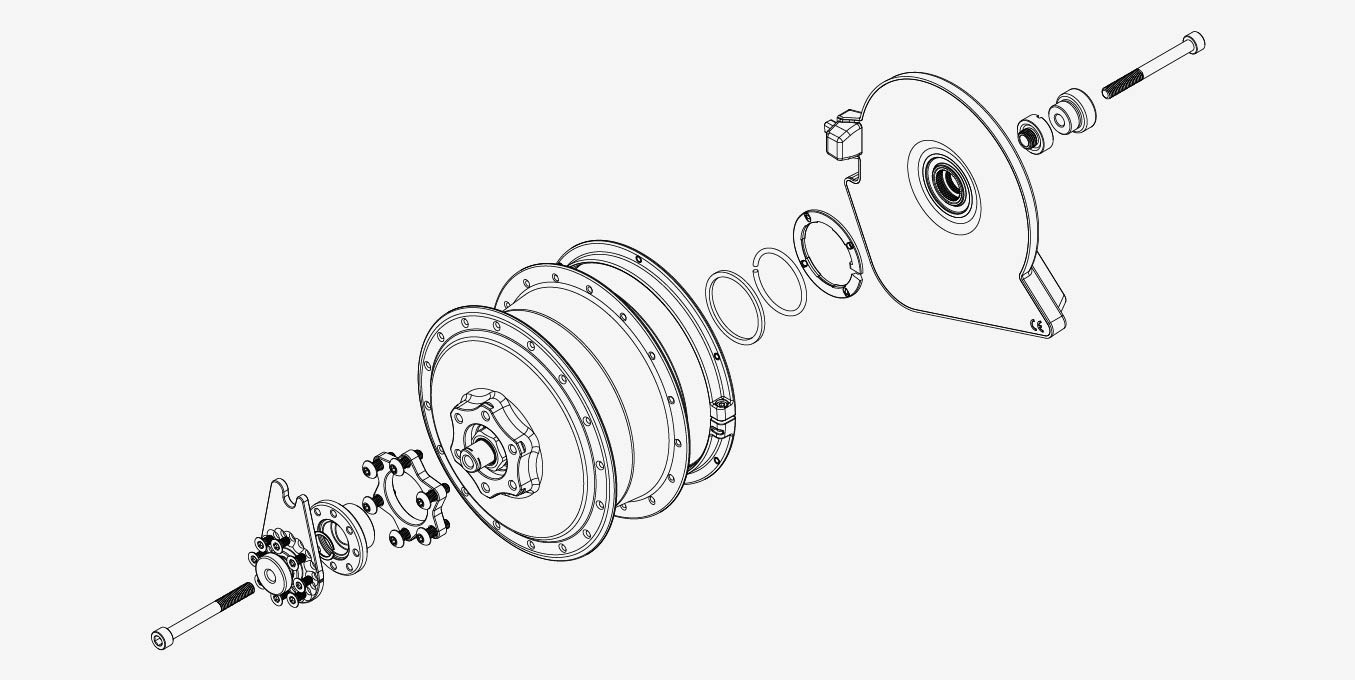

B – Mit einer Nabe mit 148-mm-Modulachse

Video

Werkzeuge

• 15-mm-Schraubenschlüssel
• Drehmomentschlüssel
• 15-mm-Stecknuss, lang
• 17-mm-Stecknuss, lang (nur für Extreme-Nabe)
• 5-mm-Innensechskantschlüssel

Montageanleitung

1. Setzen Sie die Scheibenbremsen-Bremsscheibe auf die Nabe.
   • 148-mm-Varianten benötigen einen zusätzlichen Adapter, der unter der Bremsscheibe angebracht wird, sowie die längeren, im Kit enthaltenen Schrauben.

   • Ziehen Sie die Schrauben der Bremsscheibe gemäß den Angaben des Herstellers der Bremsscheibe fest.
   • Bei Felgen- und Rollenbremsen montieren Sie die Hinterradbremse gemäß den Anweisungen des Herstellers.
2. Setzen Sie den Drehmomentarm auf die Achse und richten Sie ihn so aus, dass er in den Ansatz am Bremsadapter oder Ausfallende gleitet.
   • Die Kabelhülle sollte gerade in die Nabenschnittstelle geführt werden können.
3. Setzen Sie das Hinterrad in den Rahmen ein, wobei der Drehmomentadapter in den Schlitz im Ausfallende oder Scheibenadapter gleitet.
4. Montieren Sie die Adapter auf der linken und rechten Seite und sichern Sie die Achse mit den M6-Schrauben mit 10–15 Nm.
5. Stellen Sie auf der rechten Seite sicher, dass die Federscheibe zwischen der Nabenschnittstelle und dem Adapter positioniert ist.
6. Montieren Sie abschließend vorsichtig das Stromkabel, indem Sie es in die AUTOMATiQ-Nabenschnittstelle (C) einstecken.

Mit dem nächsten Schritt fortfahren

Weiter – Nachrüstung Teil 3: Konfigurieren der Enviolo Automatic-Schnittstelle
