Sehen Sie, wie das Hinterrad am Fahrradrahmen montiert wird – mit einem Enviolo Automatic (AutomatiQ) und einer 148mm modularen Achsnabe.

Abwärtskompatibilität

Diese Anleitung ist kompatibel mit älteren Enviolo und NuVinci 148mm modularen Achsnaben.

Vorsicht bei der Montage

Unsachgemäße Installation kann zu Schäden am Ausfallende und an der Nabe führen. Zu festes Anziehen kann Teile beschädigen. Zu lockeres Anziehen kann dazu führen, dass die Achse in den Ausfallenden verrutscht.

Schritt-für-Schritt-Anleitung

Video

Werkzeuge

• 15-mm-Schraubenschlüssel
• Drehmomentschlüssel
• 15-mm-lange Steckdose
• 17-mm-lange Steckdose (nur für Extreme-Nabe)
• Allen-Schlüssel 5 mm

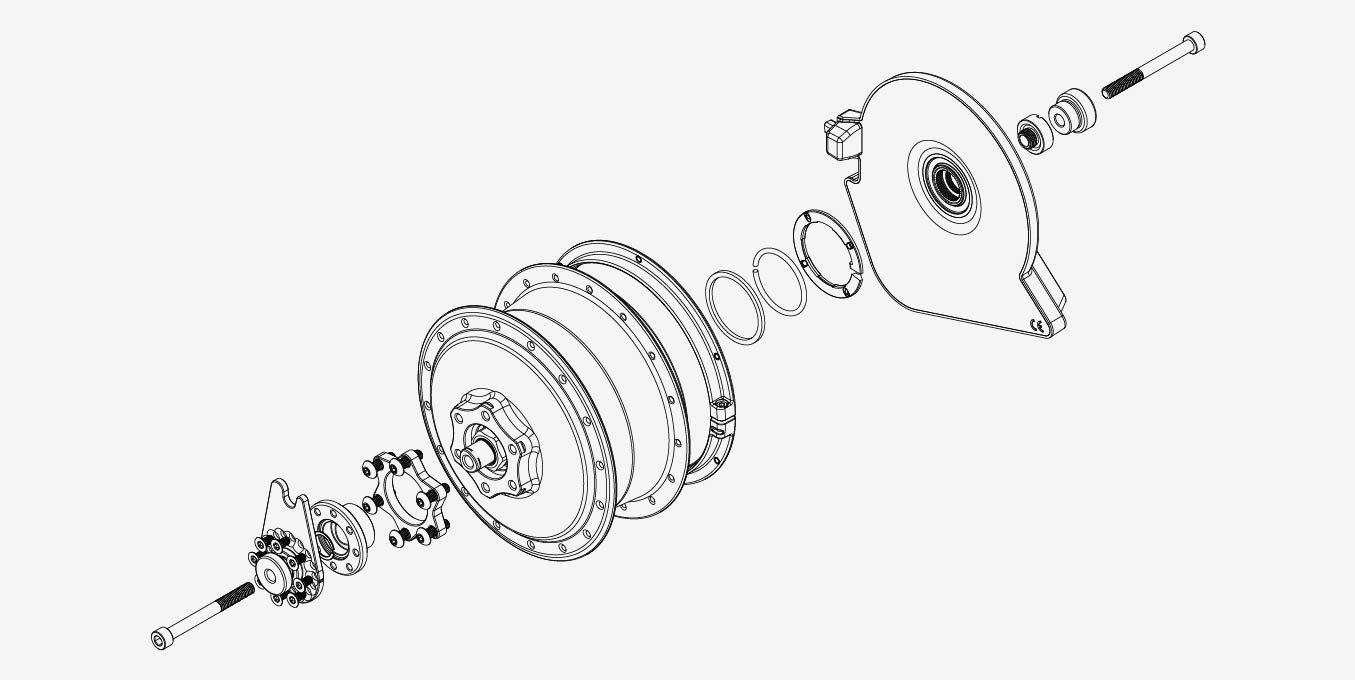

Montageanleitung

1. Platzieren Sie den Scheibenbremsenrotor auf der Nabe.
   • 148-mm-Varianten erfordern einen zusätzlichen Adapter unter dem Rotor und müssen mit den längeren Bolzen des Kits festgezogen werden.

   • Ziehen Sie die Rotorbolzen gemäß den Angaben des Bremsrotorerherstellers fest.
   • Für Felgen- und Rollenbremsenanwendungen verbinden Sie die Hinterbremse gemäß den Herstellerangaben.
2. Platzieren Sie den Drehmomentarm auf der Achse und orientieren Sie ihn in einem Winkel, in dem er in den Vorsprung des Bremsadapters oder des Ausfallenden gleitet.
   • Das Kabelgehäuse sollte in gerader Linie in die Nabenoberfläche eindringen können.
3. Platzieren Sie das Hinterrad im Rahmen, wobei der Drehmomentadapter in den Schlitz des Ausfallenden oder des Scheibenadapters gleitet.
4. Installieren Sie die linken und rechten Seittenadapter, um die Achse mit den M6-Bolzen auf 10-15 Nm zu befestigen.
5. Stellen Sie auf der rechten Seite sicher, dass die Tellerfeder zwischen der Nabenoberfläche und dem Adapter positioniert ist.

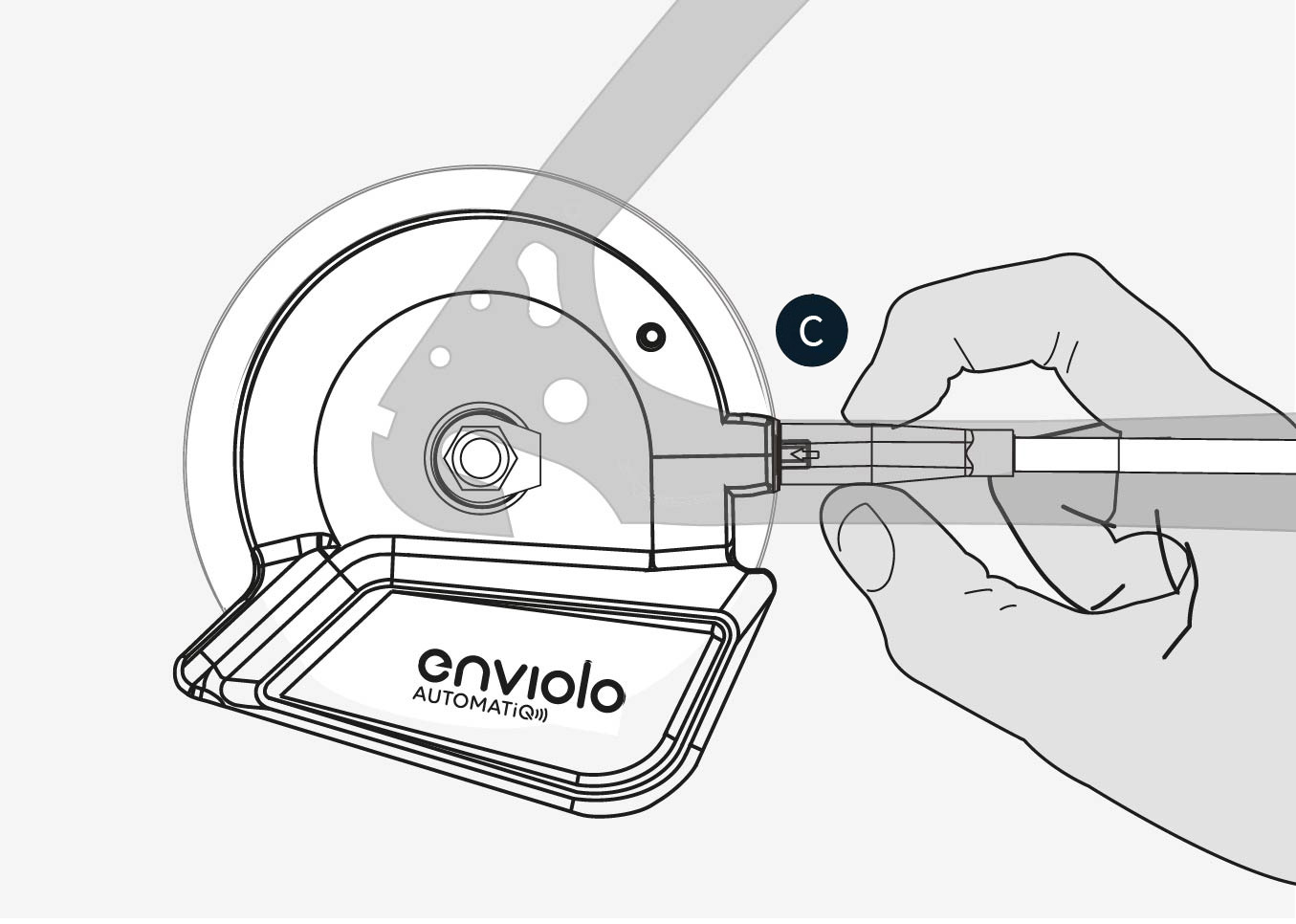

6. Montieren Sie abschließend das Stromkabel vorsichtig, indem Sie es in die AUTOMATiQ-Nabenoberfläche (C) einführen.

Nächste Schritte

Bis jetzt sollten Sie ein Enviolo Automatic am eBike montiert haben. Der nächste Schritt hängt ab:

Neue Schnittstelle – neue Konfiguration hochladen

Laden Sie eine neue Konfiguration hoch, wenn Sie:

• Ein neues Enviolo Automatic installiert haben;
• Ein Enviolo Automatic an einem anderen eBike-Modell wiederverwendet haben;
• Eine frische Konfigurationsinstallation wünschen.

Nächste Schritte:

1. Erhalten Sie einen Konfigurations-QR: Generieren Sie einen QR-Code, um das Enviolo Automatic (AutomatiQ) zu konfigurieren
2. Siehe Konfigurationsschritte: Wie man das Enviolo Automatic (AutomatiQ) mit der Enviolo App konfiguriert

Wiederverwendete Schnittstelle – zur Kalibrierung springen

Springen Sie zur Kalibrierung, wenn Sie ein gebrauchtes Enviolo Automatic am gleichen eBike-Modell wie zuvor wieder installiert haben. Die Konfiguration sollte dieselbe sein. Die Schnittstelle muss nun nur noch kalibriert werden, um zu funktionieren.

Enviolo Automatic automatische Kalibrierung

Die automatische Kalibrierung ist die beste Methode, um das Enviolo Automatic zu kalibrieren – verfügbar seit Firmware-Version R48 und V10. Um Ihre Firmware zu aktualisieren, siehe: Wie man das Enviolo Automatic mit der neuesten Firmware-Version aktualisiert

Die automatische Kalibrierung hält das System optimiert

Wenn Ihr System auf dem neuesten Stand ist – neueste App und Firmware – kalibriert sich das Enviolo Automatic passiv während der Fahrt selbst. Es ist die beste Methode, um Ihr System optimiert zu halten.

Enviolo Automatic manuelle Kalibrierung

Die manuelle Kalibrierung des Enviolo Automatic ist nur erforderlich, wenn ältere Firmware-Versionen (vor Firmware R48 und V10) verwendet werden und nach einer der folgenden Situationen:

• Nach der ersten Montage des E-Bikes.
• Wenn die automatische Nabenoberfläche aus Wartungsgründen entfernt wurde.
• Wenn das System nicht ordnungsgemäß funktioniert.

Manuelle Kalibrierungsleitfäden
