Bekijk hoe je het achterwiel op het fietsframe monteert – met een Enviolo Automatic (AutomatiQ) en een 148mm modulaire as naaf.

Terugwaartse compatibiliteit

Deze handleiding is compatibel met legacy Enviolo en NuVinci 148mm modulaire as naven.

Wees voorzichtig bij het monteren

Onjuiste installatie kan schade aan de dropout en de naaf veroorzaken. Te strak aandraaien kan onderdelen beschadigen. Te los aandraaien kan ertoe leiden dat de as in de dropouts schuift.

Stapsgewijze instructies

Video

Gereedschap

• 15 mm steeksleutel
• Momentsleutel
• 15 mm lange dopsleutel
• 17 mm lange dopsleutel (alleen voor Extreme naf)
• 5 mm inbussleutel

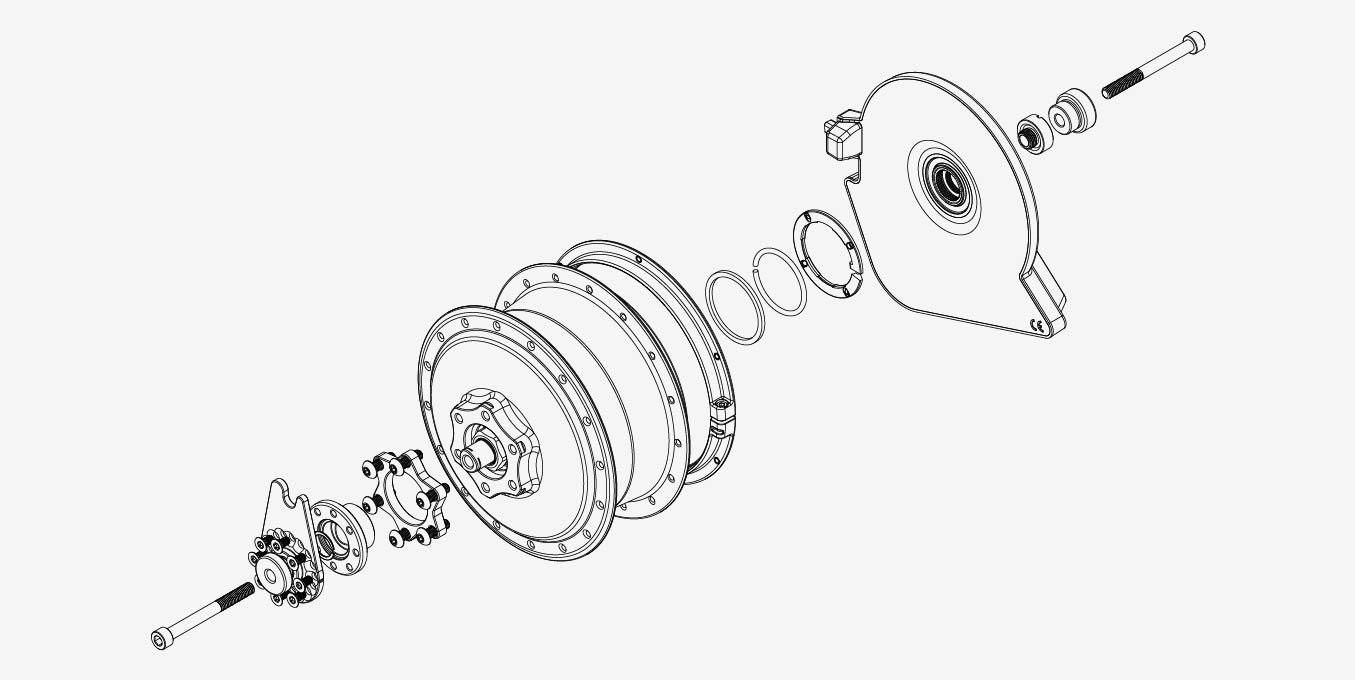

Montageinstructies

1. Plaats de schijfremrotor op de naf.
   • 148mm varianten vereisen een extra adapter onder de rotor en moeten worden aangedraaid met de langere bouten die bij de kit zijn geleverd.

   • Draai de rotorbouten aan volgens de specificaties van de schijfremrotorfabrikant.
   • Voor velpijp- en rolremtoepassingen verbindt u de achterbremremming volgens de instructies van de fabrikant.
2. Plaats de koppelarm op de as en oriënteer deze onder een hoek zodat deze in de neus van de remadapter of dropout schuift.
   • De kabelhuisvesting moet in een rechte lijn in de naafinterface kunnen binnengaan.
3. Plaats het achterwiel in het frame met de koppelAdapter die in de sleuf van de dropout of schijfadapter schuift.
4. Installeer de linker- en rechterkantadapters om de as met de M6-bouten op 10-15 Nm vast te zetten.
5. Zorg er aan de rechterkant voor dat de veerring tussen de naafinterface en de adapter is gepositioneerd.

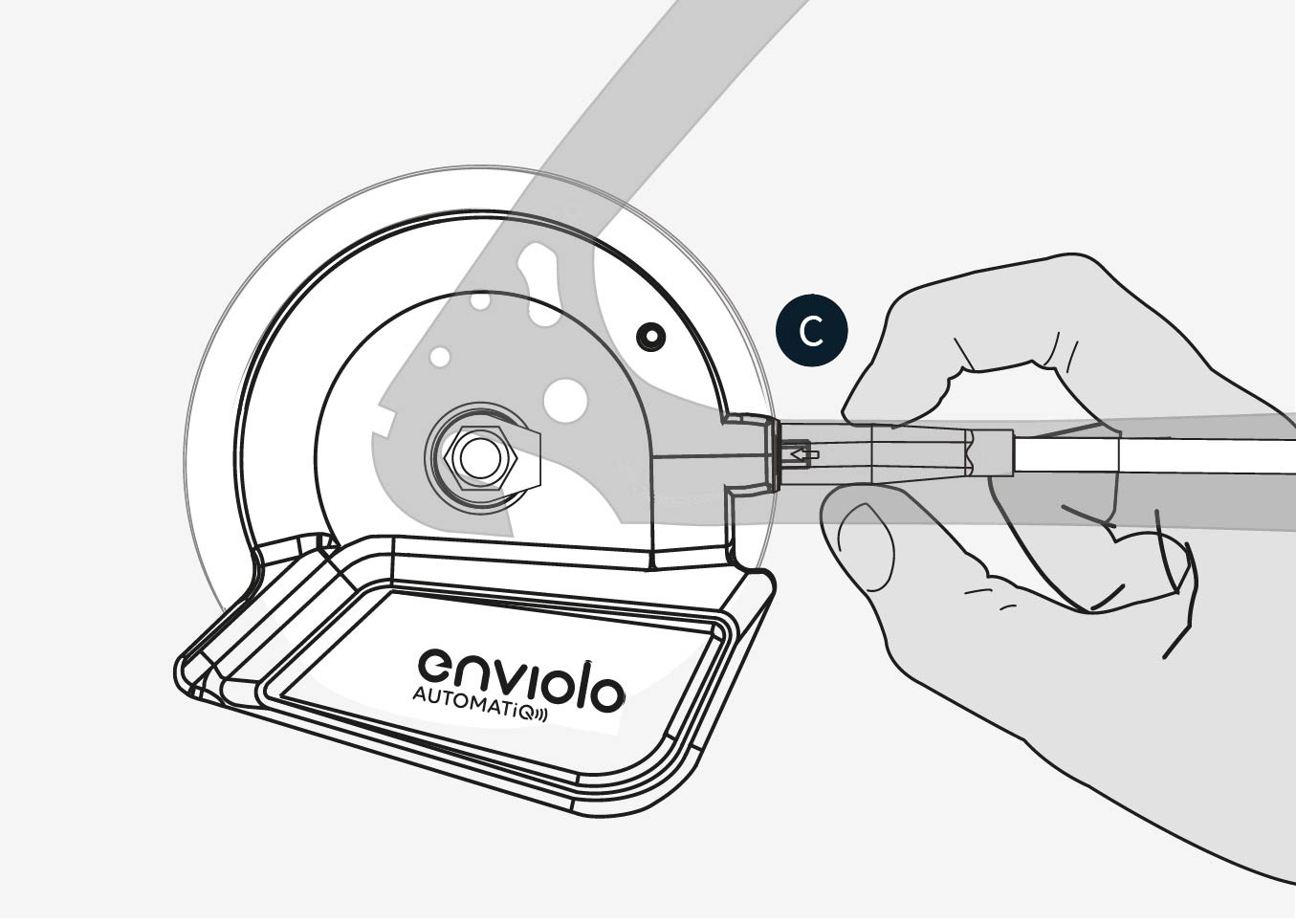

6. Monteer ten slotte voorzichtig de voedingskabel door deze in de AUTOMATiQ naafinterface (C) in te steken.

Volgende stappen

Je zou nu een Enviolo Automatic gemonteerd moeten hebben op de eBike. De volgende stap hangt af van het volgende:

Nieuwe interface - upload nieuwe configuratie

Upload een nieuwe configuratie als je:

• Een nieuwe Enviolo Automatic hebt geïnstalleerd;
• Een Enviolo Automatic hergebruikt op een ander eBike-model;
• Een frisse configuratie-installatie wilt.

Volgende stappen:

1. Verkrijg een configuratie QR: Genereer een QR-code om de Enviolo Automatic (AutomatiQ) te configureren
2. Bekijk de configuratiestappen: Hoe de Enviolo Automatic (AutomatiQ) te configureren met de Enviolo app

Hergebruikte interface - ga door naar kalibratie

Sla de configuratie over en ga door naar kalibratie als je een gebruikte Enviolo Automatic opnieuw hebt geïnstalleerd op hetzelfde eBike-model als voorheen. De configuratie zou hetzelfde moeten zijn. De interface hoeft nu alleen nog te kalibreren om te werken.

Enviolo Automatic automatische kalibratie

Automatische kalibratie is de beste manier om de Enviolo Automatic te kalibreren – beschikbaar sinds firmware versie R48 en V10. Om je firmware bij te werken, zie: Hoe je de Enviolo Automatic met de nieuwste firmwareversie bijwerkt

Automatische kalibratie houdt het systeem geoptimaliseerd

Als je systeem up-to-date is – nieuwste app en firmware – zal de Enviolo Automatic passief kalibreren tijdens het rijden. Dit is de beste manier om je systeem geoptimaliseerd te houden.

Enviolo Automatic handmatige kalibratie

Handmatige kalibratie van de Enviolo Automatic is alleen vereist wanneer u oudere firmwareversies (pre-firmware R48 en V10) gebruikt en na een van het volgende:

• Na de eerste montage van de e-bike.
• Wanneer de automatische naafinterface om onderhoudsmogelijkheden werd verwijderd.
• Wanneer het systeem niet goed werkt.

Handmatige kalibratie gidsen
