Découvrez comment assembler la roue arrière sur le cadre du vélo – avec un Enviolo Automatic (AutomatiQ) et un moyeu à axe modulaire de 148 mm.

Compatibilité rétroactive

Ce guide est compatible avec les anciens moyeux à axe modulaire de 148 mm Enviolo et NuVinci.

Faites preuve de prudence lors de l'assemblage

Une installation incorrecte peut endommager le dropout et le moyeu. Un serrage excessif peut abîmer les pièces. Un serrage insuffisant peut entraîner le glissement de l'axe dans les dropouts.

Instructions étape par étape

Vidéo

Outils

• Clé 15 mm
• Clé dynamométrique
• Douille longue 15 mm
• Douille longue 17 mm (pour moyeu Extreme uniquement)
• Clé hexagonale 5 mm

Instructions d'assemblage

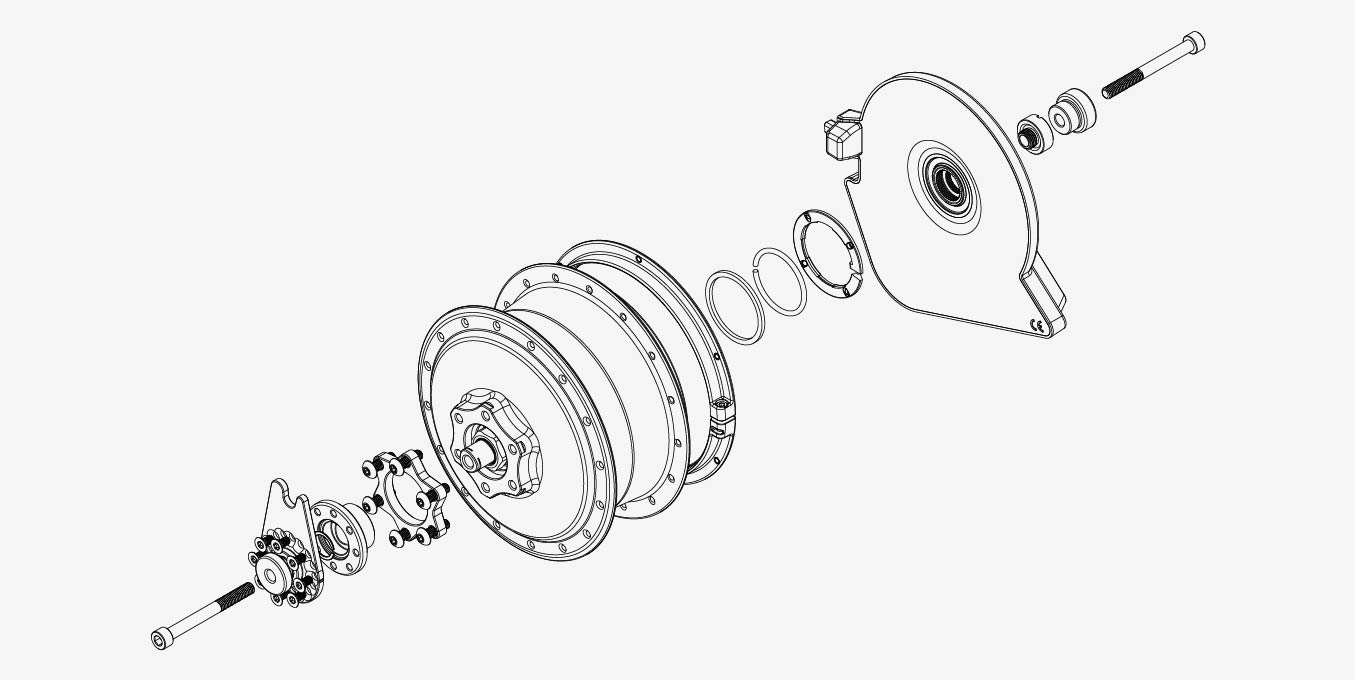

1. Placez le rotor de frein à disque sur le moyeu.
   • Les variantes 148 mm nécessitent un adaptateur supplémentaire à placer sous le rotor et doivent être serrées avec les boulons plus longs fournis avec le kit.

   • Serrez les boulons du rotor selon les spécifications du fabricant du rotor de frein.
   • Pour les applications à frein à jante et à rouleaux, connectez le frein arrière selon les instructions du fabricant.
2. Placez le bras de couple sur l'axe et orientez-le selon un angle qui le fait glisser dans le bossage de l'adaptateur de frein ou du dropout.
   • Le logement du câble doit pouvoir entrer dans l'interface du moyeu en ligne droite.
3. Placez la roue arrière dans le cadre avec l'adaptateur de couple glissant dans la fente du dropout ou de l'adaptateur de disque.
4. Installez les adaptateurs côté gauche et côté droit en fixant l'axe avec les boulons M6 à 10-15 Nm.
5. Sur le côté droit, assurez-vous que la rondelle ressort est positionnée entre l'interface du moyeu et l'adaptateur.

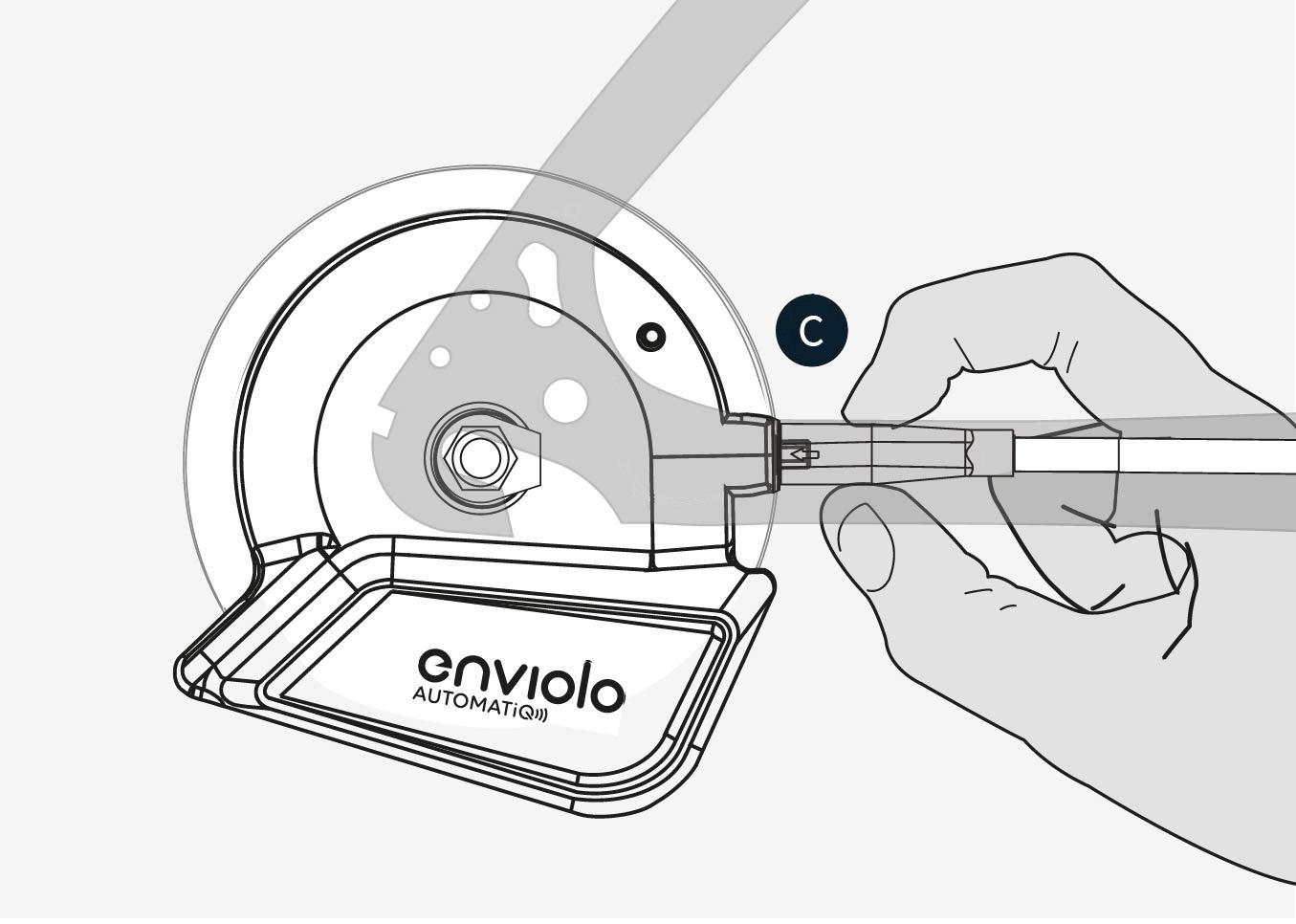

6. Enfin, assemblez le câble d'alimentation avec soin en l'insérant dans l'interface de moyeu AUTOMATiQ (C).

Étapes suivantes

Vous devriez maintenant avoir un Enviolo Automatic monté sur le vélo électrique. L'étape suivante dépend de la situation :

Nouvelle interface – téléchargez une nouvelle configuration

Téléchargez une nouvelle configuration si vous :

• Avez installé un nouveau Enviolo Automatic ;
• Avez réutilisé un Enviolo Automatic sur un modèle de vélo électrique différent ;
• Souhaitez une nouvelle installation de configuration.

Étapes suivantes :

1. Obtenez un QR de configuration : Générez un code QR pour configurer le Enviolo Automatic (AutomatiQ)
2. Voir les étapes de configuration : Comment configurer le Enviolo Automatic (AutomatiQ) en utilisant l'application Enviolo

Interface réutilisée – passez à la calibration

Passez à la calibration si vous avez réinstallé un Enviolo Automatic d'occasion sur le même modèle de vélo électrique qu'auparavant. La configuration devrait être la même. L'interface doit maintenant seulement se calibrer pour fonctionner.

Étalonnage automatique Enviolo Automatic

L'étalonnage automatique est le meilleur moyen d'étalonner l'Enviolo Automatic – disponible depuis la version de firmware R48 et V10. Pour mettre à jour votre firmware, voir : Comment mettre à jour l'Enviolo Automatic avec la dernière version du firmware

L'étalonnage automatique maintient le système optimisé

Si votre système est à jour – application et firmware les plus récents – l'Enviolo Automatic s'étalonner passivement lors de la conduite. C'est le meilleur moyen de maintenir votre système optimisé.

Étalonnage manuel Enviolo Automatic

L'étalonnage manuel de l'Enviolo Automatic n'est requis que lors de l'utilisation de versions de firmware plus anciennes (pré-firmware R48 et V10) et après l'une des situations suivantes :

• Après l'assemblage initial du vélo électrique.
• Lorsque l'interface de moyeu automatique a été retirée pour des raisons de maintenance.
• Quand le système ne fonctionne pas correctement.

Guides d'étalonnage manuel
